Transformer Agihan Kuasa Tiga Fasa
Ada soalan? Wakil jualan GNEE tersedia untuk sembang langsung sekarang
Hantar E-mel:sales@gneeelectric.com
Tel:+8615824687445
Satu fasa tigapengubah pengagihan kuasajuga dikenali sebagai pengubah pengasingan. Ia menukar voltan tinggi kepada voltan rendah yang digunakan dalam pengagihan tenaga elektrik. Oleh itu, ia menyediakan perubahan voltan akhir dalam sistem pengagihan kuasa elektrik. Secara amnya, tahap pengubah agihan adalah kurang daripada 200 MVA. Tidak perlu dikatakan, sesetengah piawaian kebangsaan membenarkan penarafan sehingga 5000 MVA berada dalam kategori transformer pengedaran.
| Parameter Prestasi Transformer Agihan | ||||||||
| Kapasiti Dinilai kVA |
Gabungan voltan dan julat pili | Kumpulan Vektor | Kehilangan beban kW | kehilangan beban kW(75C) | % semasa tanpa beban | Impedans litar pintas% | ||
| voltan tinggi kV |
Julat mengetuk voltan tinggi | Voltan rendah kV | ||||||
| 315 | 6 6.3 10 10.5 |
±5 ±2×2.5% |
0.4 | Dyn11 Yyn0 |
0.48 | 3.83 | 0.90 | 4.0 |
| 400 | 0.57 | 4.52 | 0.80 | |||||
| 500 | 0.68 | 5.41 | 0.80 | |||||
| 630 | 0.81 | 6.20 | 0.60 | 4.5 | ||||
| 800 | 0.98 | 7.50 | 0.60 | |||||
| 1000 | 1.15 | 10.30 | 0.60 | |||||
| 1250 | 1.36 | 12.00 | 0.50 | |||||
| 1600 | 1.64 | 14.50 | 0.50 | |||||
| 2000 | 1.94 | 18.30 | 0.40 | 5.0 | ||||
| 2500 | 2.29 | 21.20 | 0.40 | |||||
| 3150 | 2.81 | 26.66 | 0.40 | |||||

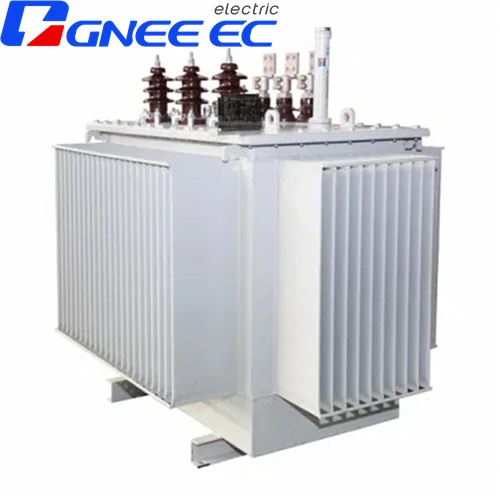

Pembinaan Transformer Agihan
Transformer pengagihan kuasa direka bentuk seperti transformer bersaiz kecil. Ia mempunyai bahagian yang berbeza, seperti tangki minyak untuk merendam belitan dengan meletakkan di dalamnya, konservator di dalam tangki untuk mengekalkan suhu minyak, geganti Buchholz untuk menunjukkan ralat seperti kehilangan minyak apabila ia menjadi rendah, aliran minyak yang tidak betul, unit pernafasan untuk menukar warnanya, penunjuk untuk menunjukkan tahap minyak dalam unit konservatori. Transformer juga mempunyai pengesan suhu untuk memantau suhu minyak, alat pelepas tekanan untuk mengurangkan tekanan dan mengelakkan sebarang letupan, geganti haba sebagai penunjuk, radiator untuk meningkatkan kecekapan penyejukan pengubah, dan sesendal untuk menyambungkan belitan dalaman pengubah.
Peringkat Kitaran Hayat Transformer Agihan Kuasa Tiga Fasa
Pengeluaran dan Pemasangan:Kitaran hayat pengubah pengagihan kuasa bermula dengan pengeluaran dan pemasangannya. Pada peringkat ini, teras, belitan, dan bahan penebat dibina untuk pengubah, dan kemudian komponen dipasang untuk membuat keseluruhan peranti.
Pemasangan dan Pentauliahan:Selepas dihasilkan, transformer diletakkan di dalam rangkaian pengedaran pada titik tertentu dan kemudian ditugaskan untuk menjamin operasi yang optimum. Ujian untuk kapasiti beban, rintangan penebat dan integriti elektrik adalah sebahagian daripada langkah ini.
Operasi dan penyelenggaraan:Untuk mengelakkan kerosakan dan menjamin prestasi puncak, transformer perlu melakukan penyelenggaraan rutin. Ini memerlukan pemeriksaan biasa, ujian minyak dan penebat, pembersihan, dan penyelenggaraan untuk menyelesaikan sebarang masalah dengan cepat.
Penyahtauliahan dan Pelupusan:Akhirnya, transformer mencapai penghujung jangka hayat operasinya dan mesti dilupuskan dan dilupuskan secara bertanggungjawab. Kaedah pelupusan yang betul adalah penting untuk mengurangkan kesan alam sekitar dan mematuhi keperluan peraturan.
Pembungkusan&Penghantaran
Cool tags: tiga fasa pengagihan kuasa transformer, China tiga fasa pengagihan kuasa transformer pengeluar, pembekal, kilang, Pengubah pengedaran pad pad, ဖြန့်ဖြူးထရန်များအတွက်သန့်ရှင်းရေး, ဖြန့်ဖြူးထရာပစ္စုပ္ပန်၏ parameters တွေကို, Transformer pengedaran, Transformer pengedaran amorf, Pad fasa tunggal dipasang pengubah pengedaran
