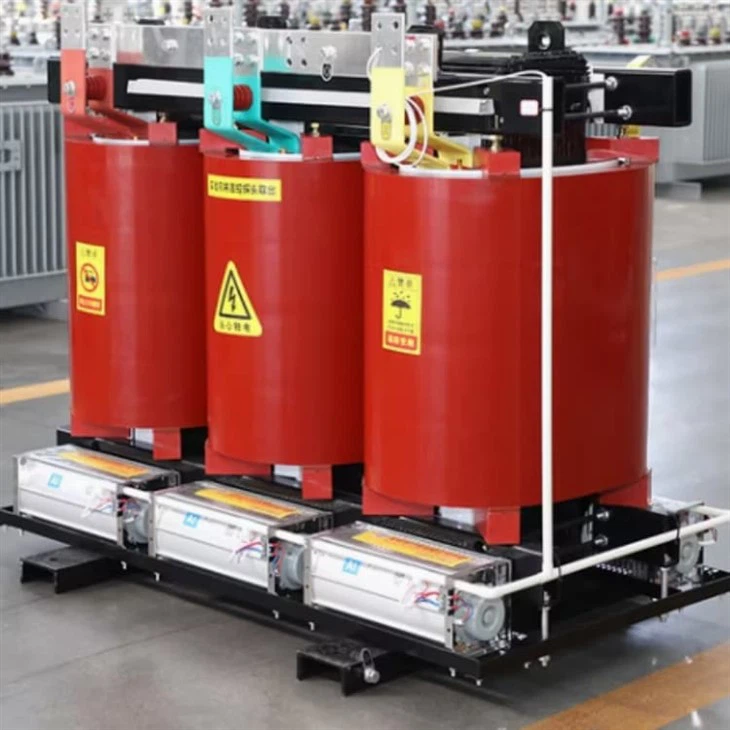

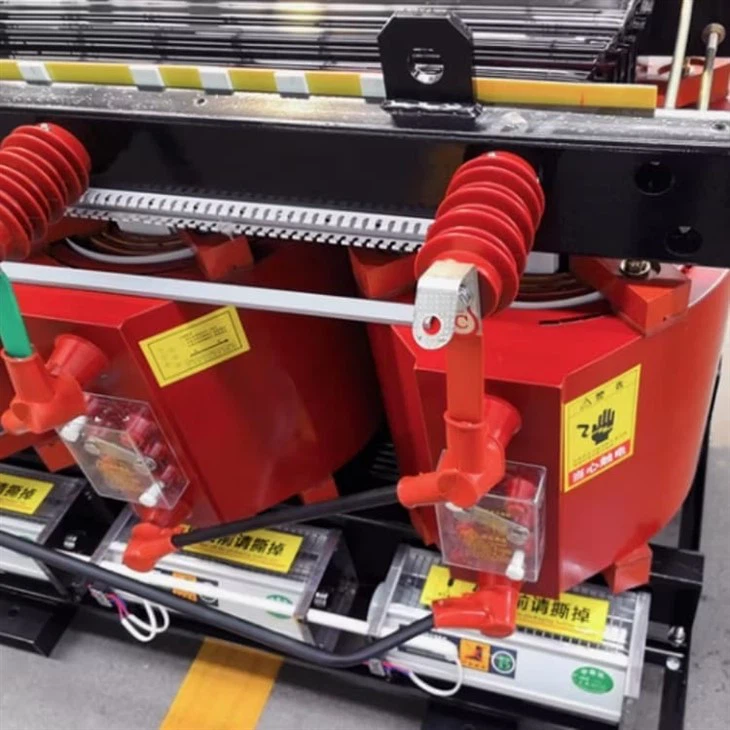

SC(B) Pengubah Pengasingan Jenis Kering
Kapasiti: 30kVA hingga 2500kVA (boleh disesuaikan)
Voltan: 10KV 20KV 35KV
Kekerapan: 50/60Hz
Jenis: Jenis-Kering (Pengubah Jenis Kering Pengasingan Resin Tuang)
Persijilan: ISO 9001, SGS
Kelebihan Utama: Teknologi tuangan resin terepoksida memastikan penebat yang tinggi dan pengasingan elektrik, dengan ciri kalis anti-litar-pendek dan-kakisan, memenuhi keperluan ketat untuk persekitaran-tahan api.
Ada soalan? Wakil jualan GNEE tersedia untuk sembang langsung sekarang
Hantar E-mel:sales@gneeelectric.com
Tel:+8615824687445
Henan GNEE Electric Co., Ltd. ialah salah satu pengeluar dan pembekal pengubah pengasingan jenis kering sc(b) yang paling boleh dipercayai di China. Jika anda akan membeli pengubah pengasingan jenis kering sc(b) tersuai buatan China, dialu-alukan untuk mendapatkan sebut harga dari kilang kami. Produk berkualiti dan harga berpatutan disediakan.
Pengenalan Asas Produk Pengubah Pengasingan Jenis Kering
Pengubah Pengasingan Jenis Kering SC(B) ialah pengubah jenis kering 3 fasa yang direka khusus untuk aplikasi-keselamatan kalis api dan tinggi. Kelebihan terasnya terletak pada teknologi tuangan resin epoksi (Cast Resin), yang mengasingkan sepenuhnya litar primer dan sekunder untuk menghalang pengaliran arus terus, dengan ketara mengurangkan-risiko litar pintas. Ia menampilkan kehilangan rendah (tiada-kehilangan beban Kurang daripada atau sama dengan 0.6%), keserasian frekuensi luas (pensuisan 50/60Hz) dan rintangan harmonik yang kuat, memastikan operasi yang stabil dalam grid kuasa turun naik. Strukturnya yang terbuka散热 digabungkan dengan bahan penebat jenis{10}kering menjamin prestasi yang boleh dipercayai dalam-suhu tinggi,{12}}kelembapan tinggi atau persekitaran yang menghakis, menjadikannya sesuai untuk loji industri, kilang semikonduktor dan loji kuasa.
Parameter produk
SC(B)10-100~2500/10 Pengubah Pengasingan Jenis Kering
Voltan Terkadar: 10(10.5,11,6.6,6.3,6) kV
Kumpulan Sambungan: Dyn11 atau Yyn0
Nilai Voltan Rendah: 0.4 kV
Julat Ketik: ±2×2.5% dan seterusnya
| Model Produk | UK% | Tiada-kehilangan beban P0 (W) | Kerugian Negatif (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Tolok m×n | Dimensi keseluruhan L×B×H (mm) | Dimensi Perumahan Outlet Atas (Termasuk Kaki) | Dimensi perumahan alur keluar sisi (termasuk kaki tapak) |
| SC(B)10-200/10 | 4 | 400 | 1371 | 0.7 | 42 | 550×550 | 960×750×804 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-125/10 | 4 | 470 | 1616 | 0.7 | 43 | 550×550 | 960×750×804 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-160/10 | 4 | 540 | 1860 | 0.7 | 43 | 550×550 | 1040×750×859 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-200/10 | 4 | 620 | 2200 | 0.7 | 43 | 550×550 | 1040×750×874 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-250/10 | 4 | 720 | 2410 | 0.7 | 43 | 660×660 | 1090×860×856 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-315/10 | 4 | 880 | 3030 | 0.7 | 45 | 660×660 | 1100×860×923 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-400/10 | 4 | 975 | 3480 | 0.7 | 45 | 660×660 | 1120×860×913 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-500/10 | 4 | 1160 | 4260 | 0.6 | 46 | 660×660 | 1240×860×953 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)10-630/10 | 4 | 1340 | 5134 | 0.6 | 46 | 820×660 | 1360×860×956 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)10-630/10 | 6 | 1300 | 5200 | 0.6 | 48 | 820×660 | 1380×860×938 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)10-800/10 | 6 | 1520 | 6020 | 0.5 | 49 | 820×820 | 1450×1020×993 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)10-1000/10 | 6 | 1770 | 7090 | 0.4 | 50 | 820×820 | 1510×1020×1058 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)10-1250/10 | 6 | 2090 | 8460 | 0.4 | 51 | 820×820 | 1530×1020×1140 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)10-1600/10 | 6 | 2450 | 10240 | 0.3 | 51 | 820×1070 | 1560×1150×1223 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)10-2000/10 | 6 | 3050 | 12600 | 0.3 | 52 | 1070×1070 | 1580×1150×1273 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)10-2500/10 | 6 | 3600 | 15000 | 0.3 | 53 | 1070×1070 | 1700×1150×1383 | 2200×1600×2000 | 2200×1600×2200 |
| SC(B)10-1600/10 | 8 | 2450 | 11263 | 0.3 | 51 | 820×1070 | 1590×1150×1198 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)10-2000/10 | 8 | 3050 | 13882 | 0.3 | 52 | 1070×1070 | 1660×1150×1298 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)10-2500/10 | 8 | 3600 | 16414 | 0.3 | 53 | 1070×1070 | 1720×1150×1493 | 2200×1600×2000 | 2200×1600×2200 |
SC(B)11-100~2500/10 Pengubah Pengasingan Jenis Kering
Voltan Terkadar: 10(10.5,11,6.6,6.3,6)kV
Kumpulan Sambungan: Dyn11 atau Yyn0
Nilai Voltan Rendah: 0.4kV
Julat Ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Jarak roda m×n | Dimensi Teras L×B×H(mm) | Dimensi Penutup Outlet Atas (termasuk kaki tapak) | Kepungan Outlet Sisi |
| SC(B)11-100/10 | 4 | 360 | 1371 | 0.7 | 42 | 550×550 | 960×750×804 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-125/10 | 4 | 375 | 1616 | 0.7 | 43 | 550×550 | 960×750×804 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-160/10 | 4 | 486 | 1860 | 0.7 | 43 | 550×550 | 1040×750×859 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-200/10 | 4 | 560 | 2200 | 0.7 | 43 | 550×550 | 1040×750×874 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-250/10 | 4 | 650 | 2410 | 0.7 | 43 | 660×660 | 1090×860×856 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-315/10 | 4 | 790 | 3030 | 0.7 | 45 | 660×660 | 1100×860×923 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-400/10 | 4 | 880 | 3480 | 0.7 | 45 | 660×660 | 1120×860×913 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-500/10 | 4 | 1050 | 4260 | 0.6 | 46 | 660×660 | 1240×860×953 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)11-630/10 | 4 | 1210 | 5200 | 0.6 | 46 | 820×660 | 1360×860×956 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)11-630/10 | 6 | 1180 | 5200 | 0.6 | 48 | 820×660 | 1380×860×938 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)11-800/10 | 6 | 1370 | 6020 | 0.5 | 49 | 820×820 | 1450×1020×993 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)11-1000/10 | 6 | 1600 | 7090 | 0.4 | 50 | 820×820 | 1510×1020×1058 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)11-1250/10 | 6 | 1880 | 8460 | 0.4 | 51 | 820×820 | 1530×1020×1140 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)11-1600/10 | 6 | 2210 | 10240 | 0.3 | 51 | 820×1070 | 1560×1150×1223 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)11-2000/10 | 6 | 2780 | 12600 | 0.3 | 52 | 1070×1070 | 1580×1150×1273 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)11-2500/10 | 6 | 3240 | 15000 | 0.3 | 53 | 1070×1070 | 1700×1150×1383 | 2200×1600×2000 | 2200×1600×2200 |
| SC(B)11-1600/10 | 8 | 2210 | 11263 | 0.3 | 51 | 820×1070 | 1590×1150×1198 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)11-2000/10 | 8 | 2780 | 13882 | 0.3 | 52 | 1070×1070 | 1660×1150×1298 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)11-2500/10 | 8 | 3240 | 16414 | 0.3 | 53 | 1070×1070 | 1720×1150×1493 | 2200×1600×2000 | 2200×1600×2200 |
SC(B)12-100~2500/10 pengubah pengasingan jenis kering
Voltan berkadar: 10 (10.5, 11, 6.6, 6.3, 6) kV
Kumpulan sambungan: Dyn11 atau Yyn0
Berkadar voltan rendah: 0.4 kV
Julat ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Jarak roda m×n | Dimensi Teras L×B×H(mm) | Dimensi Penutup Outlet Atas (termasuk kaki tapak) | Kepungan Outlet Sisi |
| SC(B)12-100/10 | 4 | 320 | 1371 | 0.7 | 42 | 550×550 | 960×750×810 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-125/10 | 4 | 375 | 1616 | 0.7 | 43 | 550×550 | 960×750×810 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-160/10 | 4 | 430 | 1860 | 0.7 | 43 | 550×550 | 1050×750×860 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-200/10 | 4 | 495 | 2200 | 0.7 | 43 | 550×550 | 1060×750×880 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-250/10 | 4 | 575 | 2410 | 0.7 | 43 | 660×660 | 1000×860×860 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-315/10 | 4 | 705 | 3030 | 0.7 | 45 | 660×660 | 1030×860×996 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-400/10 | 4 | 785 | 3480 | 0.7 | 45 | 660×660 | 1050×860×1041 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-500/10 | 4 | 930 | 4260 | 0.6 | 46 | 660×660 | 1090×860×1190 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)12-630/10 | 4 | 1070 | 5200 | 0.6 | 46 | 820×660 | 1170×860×1256 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)12-630/10 | 6 | 1040 | 5200 | 0.6 | 48 | 820×660 | 1210×860×1123 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)12-800/10 | 6 | 1215 | 6020 | 0.5 | 49 | 820×820 | 1230×1020×1161 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)12-1000/10 | 6 | 1415 | 7090 | 0.4 | 50 | 820×820 | 1320×1020×1247 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)12-1250/10 | 6 | 1670 | 8460 | 0.4 | 51 | 820×820 | 1420×1020×1133 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)12-1600/10 | 6 | 1960 | 10240 | 0.3 | 51 | 820×1070 | 1490×1150×1398 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)12-2000/10 | 6 | 2440 | 12600 | 0.3 | 52 | 1070×1070 | 1500×1150×1408 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)12-2500/10 | 6 | 2880 | 15000 | 0.3 | 53 | 1070×1070 | 1570×1150×1483 | 2200×1600×2000 | 2200×1600×2200 |
| SC(B)12-1600/10 | 8 | 1960 | 11263 | 0.3 | 51 | 820×1070 | 1530×1150×1350 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)12-2000/10 | 8 | 2440 | 13882 | 0.3 | 52 | 1070×1070 | 1610×1150×1416 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)12-2500/10 | 8 | 2880 | 16414 | 0.3 | 53 | 1070×1070 | 1720×1150×1508 | 2200×1600×2000 | 2200×1600×2200 |
SC(B)13-100~2500/10 pengubah pengasingan jenis kering
Voltan berkadar: 10 (10.5, 11, 6.6, 6.3, 6) kV
Kumpulan sambungan: Dyn11 atau Yyn0
Berkadar voltan rendah: 0.4 kV
Julat ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | 轨矩m×n | Jarak roda m×n Dimensi Teras L×B×H(mm) | Dimensi Penutup Outlet Atas (termasuk kaki tapak) | Kepungan Outlet Sisi |
| SC(B)13-100/10 | 4 | 290 | 1236 | 0.7 | 42 | 550×550 | 990×750×790 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-125/10 | 4 | 340 | 1454 | 0.7 | 43 | 550×550 | 990×750×830 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-160/10 | 4 | 385 | 1672 | 0.7 | 43 | 550×550 | 1060×750×880 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-200/10 | 4 | 445 | 1990 | 0.7 | 43 | 660×660 | 980×860×900 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-250/10 | 4 | 515 | 2170 | 0.7 | 43 | 660×660 | 1000×860×920.5 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-315/10 | 4 | 635 | 2730 | 0.7 | 45 | 660×660 | 1030×860×996 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-400/10 | 4 | 705 | 3135 | 0.7 | 45 | 660×660 | 1060×860×1038 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-500/10 | 4 | 835 | 3835 | 0.6 | 46 | 660×660 | 1120×860×1180 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)13-630/10 | 4 | 965 | 4620 | 0.6 | 46 | 820×660 | 1170×860×1256 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)13-630/10 | 6 | 935 | 4685 | 0.6 | 48 | 820×660 | 1210×860×1103 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)13-800/10 | 6 | 1095 | 5470 | 0.5 | 49 | 820×820 | 1230×1020×1161 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)13-1000/10 | 6 | 1275 | 6390 | 0.4 | 50 | 820×820 | 1320×1020×1274 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)13-1250/10 | 6 | 1505 | 7615 | 0.4 | 51 | 820×820 | 1350×1020×1353 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)13-1600/10 | 6 | 1765 | 9215 | 0.3 | 51 | 820×1070 | 1390×1150×1373 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)13-2000/10 | 6 | 2195 | 11355 | 0.3 | 52 | 1070×1070 | 1500×1150×1426 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)13-2500/10 | 6 | 2590 | 13495 | 0.3 | 53 | 1070×1070 | 1570×1150×1483 | 2200×1600×2000 | 2200×1600×2200 |
| SC(B)13-1600/10 | 8 | 1715 | 10137 | 0.3 | 51 | 820×1070 | 1610×1150×1273 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)13-2000/10 | 8 | 2135 | 12494 | 0.3 | 52 | 1070×1070 | 1610×1150×1416 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)13-2500/10 | 8 | 2520 | 14773 | 0.3 | 53 | 1070×1070 | 1610×1150×1563 | 2200×1600×2000 | 2200×1600×2200 |
SC(B)14-100~2500/10 pengubah pengasingan jenis kering
Voltan berkadar: 10 (10.5, 11, 6.6, 6.3, 6) kV
Kumpulan sambungan: Dyn11 atau Yyn0
Berkadar voltan rendah: 0.4 kV
Julat ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Jarak roda m×n | Dimensi Teras L×B×H(mm) | Dimensi Penutup Outlet Atas (termasuk kaki tapak) | Kepungan Outlet Sisi |
| SC(B)14-100/10 | 4 | 270 | 1240 | 0.7 | 42 | 550×550 | 1050×750×790 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-125/10 | 4 | 320 | 1450 | 0.7 | 43 | 550×550 | 1050×750×830 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-160/10 | 4 | 365 | 1670 | 0.7 | 43 | 550×550 | 1100×750×880 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-200/10 | 4 | 420 | 1990 | 0.7 | 43 | 660×660 | 1090×750×900 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-250/10 | 4 | 490 | 2170 | 0.7 | 43 | 660×660 | 1150×860×940 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-315/10 | 4 | 600 | 2730 | 0.7 | 45 | 660×660 | 1180×860×970 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-400/10 | 4 | 665 | 3140 | 0.7 | 45 | 660×660 | 1290×860×990 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-500/10 | 4 | 790 | 3830 | 0.6 | 46 | 660×660 | 1260×860×1030 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)14-630/10 | 4 | 910 | 4610 | 0.6 | 46 | 820×660 | 1300×860×1120 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)14-630/10 | 6 | 885 | 5690 | 0.6 | 48 | 820×660 | 1390×860×1060 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)14-800/10 | 6 | 1035 | 5470 | 0.5 | 49 | 820×820 | 1450×1020×1070 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)14-1000/10 | 6 | 1205 | 6430 | 0.4 | 50 | 820×820 | 1510×1020×1110 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)14-1250/10 | 6 | 1420 | 7610 | 0.4 | 51 | 820×820 | 1540×1020×1160 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)14-1600/10 | 6 | 1665 | 9230 | 0.3 | 51 | 820×1070 | 1650×1150×1230 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)14-2000/10 | 6 | 2075 | 11420 | 0.3 | 52 | 1070×1070 | 1730×1150×1330 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)14-2500/10 | 6 | 2450 | 13540 | 0.3 | 53 | 1070×1070 | 1810×1150×1370 | 2200×1600×2000 | 2200×1600×2200 |
| SC(B)14-1600/10 | 8 | 1665 | 10160 | 0.3 | 51 | 820×1070 | 1650×1150×1190 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)14-2000/10 | 8 | 2075 | 12530 | 0.3 | 52 | 1070×1070 | 1730×1150×1300 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)14-2500/10 | 8 | 2450 | 14830 | 0.3 | 53 | 1070×1070 | 1810×1150×1320 | 2200×1600×2000 | 2200×1600×2200 |
SC(B)18-100~2500/10 pengubah pengasingan jenis kering
Voltan berkadar: 10 (10.5, 11, 6.6, 6.3, 6) kV
Kumpulan sambungan: Dyn11 atau Yyn0
Berkadar voltan rendah: 0.4 kV
Julat ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) | I0(%) | LPA(AN)dB | Jarak roda m×n | Dimensi Teras L×B×H(mm) | Dimensi Penutup Outlet Atas (termasuk kaki tapak) | Kepungan Outlet Sisi |
| SC(B)18-100/10 | 4 | 230 | 1240 | 0.7 | 42 | 550×550 | 1050×750×790 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-125/10 | 4 | 270 | 1450 | 0.7 | 43 | 550×550 | 1050×750×830 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-160/10 | 4 | 310 | 1670 | 0.7 | 43 | 550×550 | 1100×750×880 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-200/10 | 4 | 360 | 1990 | 0.7 | 43 | 660×660 | 1090×750×900 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-250/10 | 4 | 415 | 2170 | 0.7 | 43 | 660×660 | 1150×860×940 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-315/10 | 4 | 510 | 2730 | 0.7 | 45 | 660×660 | 1180×860×970 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-400/10 | 4 | 570 | 3140 | 0.7 | 45 | 660×660 | 1290×860×990 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-500/10 | 4 | 670 | 3830 | 0.6 | 46 | 660×660 | 1260×860×1030 | 1700×1400×1600 | 1700×1400×2200 |
| SC(B)18-630/10 | 4 | 775 | 4610 | 0.6 | 46 | 820×660 | 1300×860×1120 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)18-630/10 | 6 | 750 | 5690 | 0.6 | 48 | 820×660 | 1390×860×1060 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)18-800/10 | 6 | 875 | 5470 | 0.5 | 49 | 820×820 | 1450×1020×1070 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)18-1000/10 | 6 | 1020 | 6430 | 0.4 | 50 | 820×820 | 1510×1020×1110 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)18-1250/10 | 6 | 1205 | 7610 | 0.4 | 51 | 820×820 | 1540×1020×1160 | 1900×1500×1800 | 1900×1500×2200 |
| SC(B)18-1600/10 | 6 | 1415 | 9230 | 0.3 | 51 | 820×1070 | 1650×1150×1230 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)18-2000/10 | 6 | 1760 | 11420 | 0.3 | 52 | 1070×1070 | 1730×1150×1330 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)18-2500/10 | 6 | 2080 | 13540 | 0.3 | 53 | 1070×1070 | 1810×1150×1370 | 2200×1600×2000 | 2200×1600×2200 |
| SC(B)18-1600/10 | 8 | 1415 | 10160 | 0.3 | 51 | 820×1070 | 1650×1150×1190 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)18-2000/10 | 8 | 1760 | 12530 | 0.3 | 52 | 1070×1070 | 1730×1150×1300 | 2000×1600×2000 | 2000×1600×2200 |
| SC(B)18-2500/10 | 8 | 2080 | 14830 | 0.3 | 53 | 1070×1070 | 1810×1150×1320 | 2200×1600×2000 | 2200×1600×2200 |
SC(B)10-200~2500/20 pengubah pengasingan jenis kering
Voltan berkadar: 20(22,24) kV
Kumpulan sambungan: Dyn11 atau Yyn0
Berkadar voltan rendah: 0.4 kV
Tahap penebat: LI 125 AC 50/LI AC 3
Julat ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Jarak roda m×n | Dimensi Teras L×B×H(mm) | Dimensi kandang (termasuk kaki asas) |
| SC(B)10-200/20 | 6 | 730 | 2565 | 1 | 47 | 660×660 | 1425×860×1184 | 1650×1400×1660 |
| SC(B)10-250/20 | 6 | 840 | 2985 | 1 | 47 | 820×660 | 1450×860×1317 | 2000×1400×1660 |
| SC(B)10-315/20 | 6 | 970 | 3560 | 0.9 | 48 | 820×820 | 1460×1020×1339 | 2000×1400×1865 |
| SC(B)10-400/20 | 6 | 1150 | 4225 | 0.8 | 48 | 820×820 | 1490×1020×1344 | 2100×1450×1965 |
| SC(B)10-500/20 | 6 | 1350 | 5055 | 0.8 | 50 | 820×820 | 1580×1070×1471 | 2100×1450×1965 |
| SC(B)10-630/20 | 6 | 1530 | 5970 | 0.7 | 50 | 820×820 | 1580×1070×1616 | 2200×1500×2065 |
| SC(B)10-800/20 | 6 | 1750 | 7210 | 0.6 | 51 | 820×820 | 1580×1070×1681 | 2300×1550×2065 |
| SC(B)10-1000/20 | 6 | 2070 | 8540 | 0.5 | 52 | 820×820 | 1700×1070×1563 | 2300×1650×2165 |
| SC(B)10-1250/20 | 6 | 2380 | 10040 | 0.5 | 52 | 1070×1070 | 1760×1270×1621 | 2400×1700×2300 |
| SC(B)10-1600/20 | 6 | 2790 | 12050 | 0.4 | 53 | 1070×1070 | 1900×1270×1781 | 2500×1800×2400 |
| SC(B)10-2000/20 | 6 | 3240 | 14230 | 0.4 | 53 | 1070×1070 | 2060×1270×2081 | 2700×1800×2500 |
| SC(B)10-2500/20 | 6 | 3870 | 16850 | 0.3 | 54 | 1070×1070 | 2260×1270×2016 | 2800×1900×2700 |
SC(B)10-250~2500/35 pengubah pengasingan jenis kering
Voltan berkadar: 35 (38.5, 37.5, 36.5, 33) kV
Kumpulan sambungan: Dyn11, Yyn0
Berkadar voltan rendah: 0.4 kV
Julat ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Jarak roda m×n | Dimensi Teras L×B×H(mm) | Dimensi kandang (termasuk kaki asas) |
| SC10-250/35 | 6 | 990 | 3250 | 0.73 | 52 | 820×820 | 1470×1000×1591 | 2300×1700×2000 |
| SC10-315/35 | 6 | 1180 | 3900 | 0.6 | 52 | 820×820 | 1580×1100×1870 | 2600×1800×2300 |
| SC10-400/35 | 6 | 1380 | 4700 | 1.6 | 52 | 820×820 | 1790×1100×1700 | 2600×1800×2100 |
| SC(B)10-500/35 | 6 | 1620 | 5700 | 0.43 | 52 | 820×820 | 1620×1100×1930 | 2420×1800×2300 |
| SC(B)10-630/35 | 6 | 1860 | 6600 | 0.36 | 52 | 820×820 | 1720×1100×1970 | 2520×1900×2350 |
| SC(B)10-800/35 | 6 | 2160 | 7800 | 0.63 | 53 | 820×820 | 1840×1200×2000 | 2650×1900×2350 |
| SC(B)10-1000/35 | 6 | 2430 | 9100 | 0.47 | 53 | 1070×820 | 2070×1200×1980 | 2870×1900×2350 |
| SC(B)10-1250/35 | 6 | 2840 | 11000 | 0.4 | 53 | 1070×1070 | 2180×1400×2000 | 2980×2000×2450 |
| SC(B)10-1600/35 | 6 | 3240 | 13400 | 0.3 | 55 | 1070×1070 | 2000×1300×2270 | 2800×2000×2650 |
| SC(B)10-2000/35 | 6 | 3825 | 15928 | 0.28 | 55 | 1070×1070 | 2130×1300×2340 | 3200×2200×2700 |
| SC(B)10-2500/35 | 6 | 4460 | 18641 | 0.52 | 55 | 1070×1070 | 2240×1400×2370 | 3000×2000×2700 |
SC11-800~25000/35 Pengubah Pengasingan Jenis Kering
Voltan Terkadar: 35(38.5,37.5,36.5,33)kV
Kumpulan Sambungan: Yd11, YNd1 atau Dyn11
Voltan Rendah Dikadar: 10.5(11,6.0,6.3,3.15)kV
Julat Ketik: ±2×2.5% dsb.
| Model Produk | UK% | Tiada-kehilangan beban P0(W) | Kehilangan Beban (75 darjah ) Pk(W) | I0(%) | LPA(AN)dB | Dimensi Teras L×B×H(mm) | Dimensi keseluruhan L×B×H(mm) |
| SC11-800/35 | 6 | 2025 | 9400 | 0.6 | 50 | 1475×820 | 2210×1070×1680 |
| SC11-1000/35 | 6 | 2400 | 10900 | 0.6 | 50 | 1475×820 | 2280×1070×1720 |
| SC11-1250/35 | 6 | 2815 | 12900 | 0.5 | 50 | 1475×1070 | 2380×1200×1810 |
| SC11-1600/35 | 6 | 3320 | 15400 | 0.5 | 50 | 1475×1070 | 2405×1400×2285 |
| SC11-2000/35 | 7 | 3805 | 18200 | 0.45 | 52 | 1475×1070 | 2530×1400×2330 |
| SC11-2500/35 | 7 | 4370 | 21800 | 0.45 | 52 | 1475×1070 | 2650×1400×2345 |
| SC11-3150/35 | 8 | 5425 | 24500 | 0.4 | 53 | 2040×1475 | 2980×1400×2360 |
| SC11-4000/35 | 8 | 6315 | 29400 | 0.4 | 53 | 2040×1475 | 3120×1600×2410 |
| SC11-5000/35 | 8 | 7530 | 34900 | 0.35 | 54 | 2040×1475 | 3170×1600×2460 |
| SC11-6300/35 | 8 | 8910 | 40800 | 0.35 | 54 | 2040×1475 | 3250×1800×2565 |
| SC11-8000/35 | 9 | 10170 | 46000 | 0.3 | 56 | 2040×1475 | 3390×1800×2675 |
| SC11-10000/35 | 9 | 11610 | 55500 | 0.25 | 60 | 2040×1475 | 3570×2000×2765 |
| SC11-12500/35 | 9 | 14130 | 64600 | 0.2 | 60 | 2040×1475 | 3770×2000×2885 |
| SC11-16000/35 | 9 | 17370 | 76000 | 0.2 | 62 | 2300×1475 | 4200×2000×3150 |
| SC11-20000/35 | 10 | 20610 | 85500 | 0.2 | 62 | 2580×1475 | 4610×2000×3460 |
| SC11-25000/35 | 10 | 24390 | 101000 | 0.2 | 64 | 2580×1475 | 4810×2000×3490 |
Kelebihan Teras Pengubah Pengasingan Jenis Kering SC(B).
1. Pengasingan Elektrik:
Sebagai Pengubah Pengasingan Jenis Kering, ia menggunakan lapisan penebat resin epoksi untuk mengasingkan sepenuhnya litar primer dan sekunder, memastikan keselamatan kakitangan dan peralatan. Ini penting untuk aplikasi sensitif seperti penjagaan kesihatan dan makmal.
2. Keselamatan & Kebolehpercayaan:
Transformer Jenis Kering Pengasingan Resin Cast menggunakan{0}}reka bentuk bebas minyak untuk menghapuskan bahaya kebakaran, dengan rintangan litar-pendek yang teguh (galangan-litar pintas Lebih besar daripada atau sama dengan 10%) dan pematuhan dengan pensijilan ISO/SGS untuk piawaian keselamatan antarabangsa.
3. Kebolehsuaian Aplikasi:
Menyokong 3 fasa jenis kering pengubah tiga{1}}keluaran seimbang, menampung permintaan kuasa industri dan menyesuaikan diri dengan persekitaran yang keras (cth, suhu tinggi, kelembapan atau gas menghakis dalam loji janakuasa dan kemudahan kimia).
4. Prestasi Unggul:
Penggulungan kerajang kuprum dan teknologi tuangan vakum mencapai voltan impedans Kurang daripada atau sama dengan 6%, meningkatkan faktor kuasa dan kapasiti beban sambil meminimumkan kerugian operasi untuk kualiti kuasa yang konsisten dan kebolehpercayaan-jangka panjang.
video
Kawasan Aplikasi dan Persekitaran
Pengubah Pengasingan Jenis Kering SC(B) digunakan secara meluas dalam tetapan-keselamatan, tahan api-tinggi:
Loji Perindustrian:
Menyediakan kuasa pengubah jenis kering 3 fasa yang stabil untuk peralatan pengeluaran sambil mengasingkan-risiko sistem voltan tinggi.
Pembuatan Semikonduktor:
Menggunakan teknologi Pengasingan Resin Cast untuk memenuhi keperluan bilik bersih untuk bekalan kuasa gangguan-tanpa minyak,-rendah.
Loji janakuasa & Pusat Pengedaran:
Mengasingkan litar peralatan kritikal untuk mengelakkan penyebaran kesalahan, meningkatkan kebolehpercayaan grid keseluruhan.
Pengangkutan & Pusat Data:
Memastikan kuasa berterusan dalam persekitaran-suhu tinggi,{1}}tinggi, dengan rintangan harmonik yang serasi dengan sistem UPS.
Produk ini beroperasi dengan pasti dalam suhu dari -20 darjah hingga 155 darjah, menahan kakisan daripada kabus garam, habuk dan keadaan lain yang teruk.
Kenapa pilih kami?
Kumpulan GNEE:
Pakar Integrasi Rantaian Bekalan Transformer Global (2008 - Sekarang)
Ditubuhkan pada 2008, Kumpulan GNEE telah menjalani penanaman industri yang mendalam selama lima belas tahun, berjaya berubah daripada peniaga serantau kepada pakar pengurusan rantaian bekalan global. Sebagai perintis dalam penyepaduan rantaian industri keluli, kumpulan itu telah mewujudkan sistem nilai kitaran-penuh yang merangkumi perolehan bahan mentah, penyelarasan pengeluaran, pengoptimuman logistik dan perkhidmatan terminal, menetapkan penanda aras operasi yang inovatif dalam sektor pengedaran pengubah global. Dalam era Industri 4.0, Kumpulan GNEE sedang mempercepatkan ke arah matlamatnya untuk menjadi penyepadu global nilai industri pengubah melalui penstrukturan semula digital dan pembinaan rantaian bekalan hijau.
Sijil pensijilan SGS
Pembungkusan dan Penghantaran
Cool tags: sc(b) pengubah pengasingan jenis kering, China sc(b) pengubah pengasingan jenis kering pengeluar, pembekal, kilang, Pengubah jenis kering resin cast, Pengubah jenis kering, Pengubah Bunyi Rendah, Pengubah jenis kering luar, Pengubah Pengedaran Jenis Kering Tunggal Fasa Tunggal, Transformer Jenis Kering Tiga Fasa
You Might Also Like
Hantar pertanyaan
