7 ujian rutin untuk pengubah jenis-kering yang perlu anda lakukan semasa pentauliahan

Setiap pengubah pengedaran-jenis kering mesti menjalani set yang ditetapkanujian rutinsebelum ia disambungkan ke grid. Ujian ini, dimandatkan olehIEC 60076-1danIEC 60076-11, sahkan bahawa ciri elektrik, mekanikal dan penebat pengubah memenuhi spesifikasi reka bentuk.



Melangkau atau tergesa-gesa melalui tujuh ujian rutin pengubah jenis-kering ini boleh membawa kepada:

• Kerosakan belitan dalaman yang tidak dapat dikesan yang berubah menjadi kegagalan bencana
• Pecahan penebat di bawah voltan kendalian
• Nisbah voltan yang salah menyebabkan kerosakan peralatan hiliran
• Penuaan pramatang disebabkan oleh-kehilangan beban yang berlebihan



Ketahui lebih lanjut tentang pengubah jenis kering -GNEE



GNEE melakukan setiap satu daripada tujuh ujian rutin ini pada setiap -pengubah jenis kering sebelum ia meninggalkan kilang kami dan kami amat mengesyorkan agar jurutera pentauliahan mengulangi atau mengesahkan ukuran utama di tapak.



7 Ujian Rutin untuk Pengubah Jenis-Kering Semasa Pentauliahan







Theujian rutin dielektrikmenggunakan-bentuk gelombang AC voltan tinggi merentasi setiap belitan manakala semua belitan lain, teras, bingkai dan kepungan disambungkan ke bumi.



• Prosedur ujian:Voltan sinusoidal pada frekuensi terkadar digunakan selama 60 saat antara belitan yang diuji dan semua komponen yang dibumikan.
• Kriteria penerimaan:Ujian itu berjaya jikatiada kerosakan, flashover, atau kegagalan nyahcas separaberlaku semasa aplikasi penuh selama 60 saat.
• Formula voltan ujian:Untuk pengubah jenis-kering, voltan ujian yang digunakan biasanya 2 × voltan berkadar + 1,000 V, dilaraskan mengikut jadual IEC 60076-3 yang berkaitan untuk voltan tertinggi peralatan Um.



Ujian ini mengesahkan bahawa sistem penebat pepejal pengubah - sama ada resin tuang atau VPI yang diresapi - boleh menahan voltan lampau sementara yang mungkin berlaku semasa operasi pensuisan atau sambaran kilat.



Ujian dielektrik - Berasingan-ujian tahan voltan sumber



Theujian rutin voltan teraruhmenundukkan pengubah kepada dua kali ganda voltan terkadarnya merentasi terminal belitan sekunder, dengan belitan primer dibiarkan terbuka.



• Tempoh ujian:60 saat pada voltan ujian penuh pada dua kali frekuensi undian.
• Urutan tanjakan:Voltan bermula di bawah satu-pertiga daripada nilai ujian penuh, dinaikkan dengan pantas dan pada penghujungnya dikurangkan dengan pantas kepada di bawah satu-pertiga sebelum diputuskan sambungan.
• Keperluan kekerapan:Dua kali kekerapan undian digunakan untuk mengelakkan ketepuan teras magnet semasa menggandakan voltan.



Sebarang kegagalan semasa ujian ini - sepertipelepasan separa, korona boleh didengar, atau tusukan penebat- menunjukkan kecacatan penebat belitan yang serius yang mesti diperbetulkan sebelum pengubah boleh ditenagakan dengan selamat.



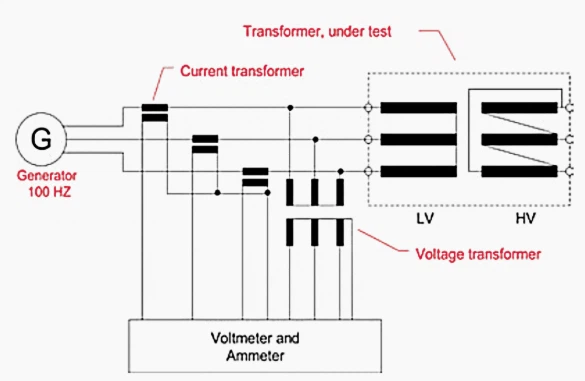

Ujian Voltan Teraruh





Theujian rutin pengukuran nisbah voltanmemastikan bahawa pengubah akan menyampaikan voltan sekunder yang betul pada setiap kedudukan paip.

• Kaedah:Pengukuran potensiometri, fasa demi fasa, antara terminal yang sepadan bagi setiap pasangan belitan.
• Pengesahan penukar ketik:Pengukuran mesti diulang padasemua kedudukan penukar paipuntuk mengesahkan bahawa setiap langkah menghasilkan nisbah voltan yang betul.
• Semakan kumpulan kekutuban dan vektor:Penetapan kumpulan sambungan (cth, Dyn11, Yyn0) mesti sepadan dengan data papan nama.



Pengukuran Nisbah Voltan dan Semakan Kekutuban / Sambungan



Sisihan yang boleh diterima daripada nisbah terkadar biasanya:

Ketik Kedudukan	Sisihan Nisbah Maksimum
Ketik (pengetua) dinilai	±0.5%
Semua kedudukan ketik lain	±1.0%



Penyimpangan yang melebihi had ini mencadangkanselekoh terpintas, sambungan belitan yang salah, atau salah jajaran penukar paip. Di GNEE, kami menguji setiap pengubah pada setiap tetapan paip dan merekodkan keputusan dalam laporan ujian akhir yang mengiringi setiap penghantaran.





iniujian rutin untuk-kecekapan pengubah jenis keringmengukur prestasi magnet teras dengan memberi tenaga kepada belitan sekunder pada voltan dan frekuensi terkadar sementara primer kekal terbuka.

• Parameter pengukuran:Tiada-arus beban (arus pengujaan), tiada-kehilangan beban (kehilangan besi) dan nilai min dan RMS bagi voltan yang digunakan.
• Toleransi kekerapan:Kekerapan ujian tidak boleh menyimpang daripada penarafan lebih daripada ±1%.
• Pembetulan gelombang-sinus:Jika bacaan voltan min dan RMS berbeza, tiada-kehilangan beban yang diukur mesti diperbetulkan kepada keadaan gelombang-sinus setiapIEC 60076-1 Lampiran A.
• Purata:Tiada-arus beban ialah min aritmetik bagi tiga-bacaan ammeter nilai berkesan.



Tiada-Muat Semasa dan Tiada{1}}Pengukuran Kehilangan Muatan



Tiada-beban semasa atau kerugian yang tinggi berbanding garis dasar kilang mungkin menunjukkan:

• Penebat laminasi teras terdegradasi (kemungkinan semasa kerosakan pengangkutan)
• Kemasukan lembapan dalam sistem penebat
• Kecacatan pembuatan dalam pemasangan teras



Transformer jenis kering-GNEE direka untuknyarendah tiada-kehilangan beban, memenuhi atau melebihi kelas kecekapan yang ditakrifkan oleh peraturan tenaga serantau. Setiap unit tanpa-ukuran beban didokumenkan dalam sijil ujian.





Pengukuran rintangan belitan hendaklah dilakukan apabila belitan berada pada suhu ambien tanpa bekalan untuk tempoh yang cukup lama untuk mencapai keadaan ini. Pengukuran hendaklah dijalankan dalam arus terus antara terminal mengikut urutan U-V; V-W; WU.

Suhu persekitaran juga hendaklah diukur. Ia hendaklah terhasil sebagai nilai purata bagi tiga ukuran yang dilakukan oleh penderia haba yang bersesuaian.



5.1 Pengukuran Rintangan Penggulungan HV

Pengukuran rintangan belitan HV hendaklah dilakukan dengan mengukur voltan dan arus secara serentak. Voltmeter dan ammeter mesti disambungkan seperti berikut:

• Terminal voltmeter mesti disambungkan melebihi kabel semasa;
• Arus tidak boleh melebihi 10% daripada arus undian penggulungan;
• Pengukuran hendaklah dijalankan selepas voltan dan arus stabil.
• Melainkan dipersetujui sebaliknya, belitan HV hendaklah disambungkan pada penorehan utama.



5.2 Pengukuran Rintangan Penggulungan LV

Pengukuran rintangan belitan LV hendaklah dilakukan dengan mengukur voltan dan arus secara serentak.

Voltmeter dan ammeter hendaklah disambungkan seperti berikut:

• Terminal voltmeter hendaklah disambungkan melebihi kabel semasa;
• Arus tidak boleh melebihi 5% daripada arus undian penggulungan;
• Pengukuran hendaklah dijalankan selepas voltan dan arus stabil.







Ujian rutin ini menentukangalangan litar-pendekpengubah, parameter kritikal untuk menyelaraskan peranti perlindungan dan mengira arus kerosakan prospektif.

• Prosedur:Satu belitan adalah litar-pendek manakala voltan dikenakan pada belitan yang lain sehingga arus terkadar mengalir.
• Pengukuran:Voltan masukan (berkadar dengan impedans), kuasa input (kehilangan beban), dan arus direkodkan.
• Pembetulan suhu:Kehilangan beban diperbetulkan kepada suhu rujukan 75 darjah untuk perbandingan dengan nilai terjamin.



Gambar rajah sambungan pengukuran kehilangan litar pintas-



Galangan litar-pendek yang diukur biasanya dinyatakan sebagai peratusan galangan terkadar:

Penarafan Kuasa Transformer	Julat Impedans Biasa (% Z)
Kurang daripada atau sama dengan 630 kVA	4.0% – 4.5%
800 – 1,600 kVA	5.0% – 6.0%
Lebih besar daripada atau sama dengan 2,000 kVA	6.0% – 8.0%



Toleransi impedans perIEC 60076-1ialah ±10% daripada nilai yang diisytiharkan. Sisihan di luar jalur ini boleh menunjukkan ubah bentuk belitan, anjakan teras atau geometri belitan yang salah - yang kesemuanya mesti disiasat sebelum penjanaan.





Semua kaedah pengukuran PD adalah berdasarkan pengesanan impuls arus PD i(t) yang beredar dalam-kapasitor bersambung selari Ck (kapasitor gandingan) dan Ct (kemuatan objek ujian) melalui mengukur impedans Zm.



Litar setara asas untuk pengukuran PD dibentangkan dalam rajah.



Uji litar untuk pengukuran tanpa paip kapasitif



di mana:

• PDS=Sistem PD
• Ck=kapasitor gandingan
• Ct=menguji kemuatan objek
• Z=sambungan sumber voltan
• Zm=mengukur impedans



Galangan pengukur Zm boleh sama ada disambung secara bersiri dengan kapasitor gandingan Ck atau dengan kemuatan objek ujian Ct. Impuls arus PD dijana melalui pemindahan cas antara selari-kapasitor bersambung Ck (kapasitor gandingan) dan Ct (kapasiti objek ujian).



Piawaian IEC dan IEEE sekarang mempunyai kedua-dua peraturan yang ditetapkan untuk mengukur dan menilai isyarat elektrik yang disebabkan oleh nyahcas separa bersama-sama dengan spesifikasi pada magnitud yang dibenarkan. Pendekatan IEC untuk pemprosesan isyarat elektrik yang direkodkan adalah berbeza daripada pendekatan IEEE.



IEC menukar isyarat kepada cas elektrik ketara yang biasanya diukur dalam picocoulombs (pC), manakala IEEE menukar isyarat kepada Radio Interference Voltage (RIV), biasanya diukur dalam mikro volt (µV). Penggunaan kaedah RIV-untuk pengesanan isyarat PD-akan ditinggalkan, walaupun standard IEEE belum lagi diluluskan secara rasmi.



Pengesanan cas ketara dalam pC ialah kaedah pilihan yang kini digunakan dalam IEEE Std. C57.113.



Untuk pengesanan cas ketara, penyepaduan PD-impuls semasa i(t) diperlukan.



Penyepaduan impuls semasa PD boleh dilakukan sama ada dalam domain masa (osiloskop digital) atau dalam domain frekuensi (penapis laluan-jalur). Kebanyakan sistem PD yang tersedia di pasaran melakukan "penyepaduan kuasi" impuls semasa PD dalam domain frekuensi menggunakan penapis "jalur-lebar" atau "jalur-sempit".



Impuls arus PD yang beredar – dijana oleh sumber PD luaran (dalam litar ujian) atau oleh sumber PD dalaman (dalam sistem penebat pengubah) – hanya boleh diukur pada sesendal pengubah.



Kemuatan sesendal C1, mewakili kapasitor gandingan Ck, yang disambungkan selari dengan kemuatan Ct (objek ujian=jumlah kapasiti sistem penebat pengubah).





Thetujuh ujian rutin untuk pengubah jenis-kering semasa pentauliahanbukan formaliti pilihan - ia adalah pintu kualiti penting yang mengesahkan integriti peralatan, memastikan keselamatan kakitangan dan melindungi reputasi projek anda. daripadaujian rintangan dielektrik dan voltan teraruhkepadarintangan belitan dan pengukuran impedans litar-pendek, setiap ujian mendedahkan mod kegagalan berpotensi tertentu sebelum ia menjadi bencana operasi.
