Analisis Komprehensif Konservator Minyak Transformer

Indeks Dokumen:

1. Struktur Asas dan Kedudukan Pemasangan

2. Prinsip Kerja Teras

3. Lima Fungsi Teras

4. Jenis Struktur Utama dan Perbandingan Ciri

5. Komponen Sokongan Teras

6. Mata O&M Harian dan Rawatan Kerosakan Biasa

7. Kesimpulan



Apakah konservator minyak dalam pengubah?

Pemulihara minyak, juga dikenali sebagai tangki simpanan minyak, ialah komponen tambahan teras yang amat diperlukan bagi-transformer tenggelam minyak. Ia memainkan peranan penting dalam peraturan isipadu minyak, perlindungan kualiti minyak dan pemantauan status operasi, yang berkaitan secara langsung dengan keselamatan penebat dan hayat perkhidmatan transformer.

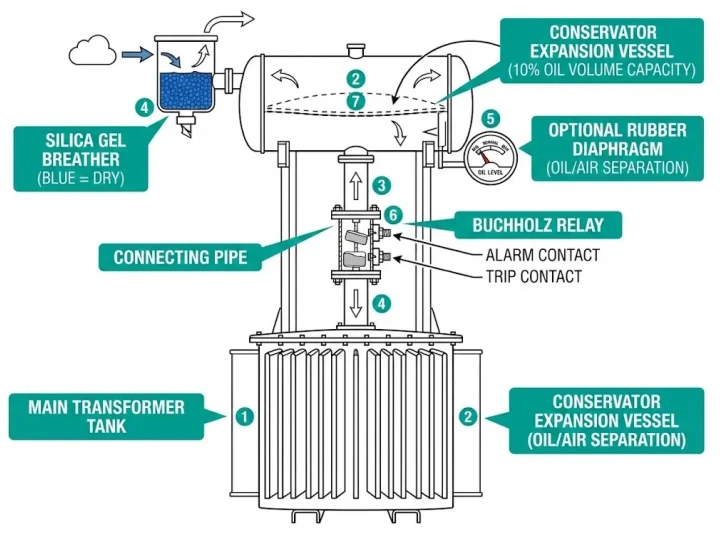

1. Struktur Asas dan Kedudukan Pemasangan

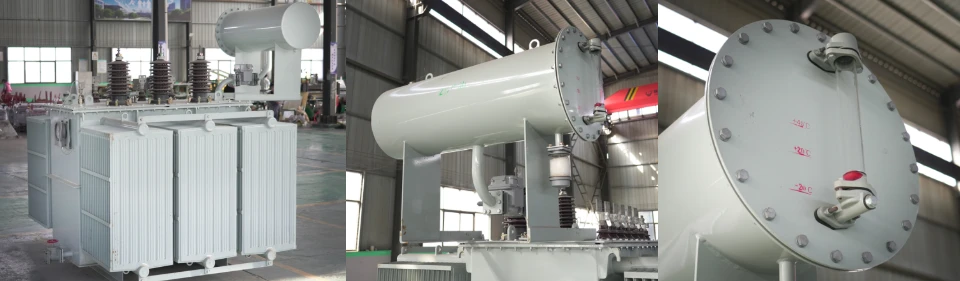

Badan utama konservator minyak kebanyakannya adalah bekas silinder mendatar yang dikimpal oleh plat keluli, dengan isipadu konvensional menyumbang kira-kira 8% hingga 10% daripada jumlah isipadu tangki minyak pengubah. Ia biasanya dipasang secara mendatar pada satu sisi bahagian atas tangki, dan disambungkan ke litar minyak dalaman tangki melalui paip penyambung yang lebih rendah melalui geganti Buchholz.



Di bawah keadaan operasi biasa, hanya kira-kira separuh daripada minyak pengubah disimpan di dalam konservator, dengan ruang terpelihara untuk menampung turun naik volum yang disebabkan oleh perubahan suhu minyak. Sementara itu, paras minyak paling rendah bagi konservator mestilah lebih tinggi daripada riser bagi sesendal voltan tinggi-transformer, memastikan sesendal, teras besi dan belitan sentiasa direndam dalam minyak penebat untuk mengekalkan prestasi penebat dan pelesapan haba yang stabil.



2. Prinsip Kerja Teras



Logik operasi konservator minyak adalah berdasarkan sifat fizikal pengembangan haba dan penguncupan sejuk minyak pengubah, merealisasikan keseimbangan dinamik paras minyak di dalam tangki:



• Apabila beban pengubah meningkat dan suhu ambien meningkat, suhu minyak dalaman meningkat dan minyak penebat mengembang dalam jumlah. Lebihan minyak dalam tangki akan mengalir ke konservator untuk penyimpanan, mengelakkan tekanan dalaman yang berlebihan tangki;
• Apabila beban berkurangan dan suhu ambien menurun, suhu minyak jatuh dan minyak penebat mengecut dalam isipadu. Minyak dalam konservator secara automatik akan mengalir kembali ke tangki, sentiasa memastikan tangki diisi dengan minyak penebat dan menghalang kegagalan penebat dan pelesapan haba yang lemah disebabkan oleh teras besi dan belitan terdedah.



Tanpa konservator minyak, paras minyak dalam tangki akan turun naik secara langsung dengan suhu. Bukan sahaja terdapat risiko kerosakan penebat disebabkan belitan terdedah apabila paras minyak menurun, tetapi minyak suhu tinggi-pada lapisan atas juga akan bersentuhan langsung dengan sejumlah besar udara, mempercepatkan pengoksidaan minyak dan penyerapan lembapan serta memendekkan hayat perkhidmatan minyak transformer.



3. Lima Fungsi Teras



3.1 Pampasan Isipadu dan Peraturan Paras Minyak (Fungsi Teras)



Ini adalah fungsi paling asas dan teras konservator minyak. Dengan menyimpan dan menambah minyak penebat secara dinamik, ia mengekalkan-keadaan minyak penuh dalam tangki merentas semua keadaan operasi dan julat suhu bermusim, menghalang limpahan minyak dan tekanan berlebihan daripada paras minyak yang terlalu tinggi, serta kegagalan penebat dan pelesapan haba daripada paras minyak yang terlalu rendah.



3.2 Melambatkan Pengoksidaan Minyak dan Memanjangkan Hayat Perkhidmatan Minyak



Konservator minyak sangat mengurangkan kawasan sentuhan antara minyak penebat dan udara. Selain itu, suhu minyak di dalam konservator jauh lebih rendah daripada suhu minyak operasi lapisan atas dalam tangki, dengan ketara memperlahankan kadar tindak balas pengoksidaan minyak. Digabungkan dengan struktur tertutup, ia boleh mengasingkan lagi udara, melambatkan kemerosotan kualiti minyak dengan berkesan dan memanjangkan kitaran penggantian minyak transformer.



3.3 Mengasingkan Kelembapan dan Kekotoran untuk Memastikan Kekuatan Penebat



Dilengkapi dengan pernafasan penyahhidratan, konservator minyak boleh menapis udara yang memasuki bahagian dalam, menyekat kelembapan luaran dan habuk daripada menyerang sistem minyak. Sementara itu, struktur pemendapan di bahagian bawah konservator membenarkan kekotoran dan enap cemar minyak dalam minyak mendap secara semula jadi, menghalangnya daripada memasuki tangki, mencemarkan minyak penebat dan mengurangkan kekuatan penebat.



3.4 Menyokong Kestabilan Sistem Penyejukan dan Penebat



Dengan mengekalkan-keadaan minyak penuh dalam tangki, ia memastikan komponen teras seperti teras besi dan belitan direndam sepenuhnya dalam minyak penebat. Ini bukan sahaja menjamin kebolehpercayaan-penebat terendam minyak, tetapi juga memastikan integriti laluan penyejukan peredaran minyak panas dan mengelakkan kerosakan terlalu panas setempat.



3.5 Menyediakan Antara Muka untuk Operasi, Penyelenggaraan dan Pemantauan



Tolok aras minyak yang dipasang pada sisi konservator secara intuitif boleh mencerminkan status aras minyak dalaman, berfungsi sebagai salah satu titik pemantauan teras untuk pemeriksaan pengubah harian. Selain itu, port pengisian minyak dan port blowdown yang dikhaskan pada konservator menyediakan antara muka yang mudah untuk penyelenggaraan, pengisian minyak, penapisan minyak dan operasi O&M yang lain.



4. Jenis Struktur Utama dan Perbandingan Ciri



Mengikut kaedah pengedap dan pampasan, konservator minyak arus perdana dibahagikan kepada tiga kategori: jenis kapsul, jenis diafragma dan jenis belos. Kesemuanya adalah struktur tertutup dan telah menggantikan sepenuhnya-pemulihara minyak jenis terbuka awal.



4.1 Pemulihara Minyak Jenis Kapsul



Struktur dan prinsip: Kapsul getah nitril (diperbuat daripada getah nitril dengan kain bertetulang nilon) dipasang di dalam silinder konservator. Rongga dalaman kapsul disambungkan ke atmosfera melalui paip pernafasan dan pernafasan penyahhidratan, manakala minyak pengubah mengisi ruang di luar kapsul. Apabila isipadu minyak mengembang, paras minyak yang semakin meningkat memampatkan kapsul dan udara di dalam dilepaskan melalui pernafasan; apabila isipadu minyak mengecut, kapsul menyedut udara luar dan mengembang, menolak minyak kembali ke tangki. Minyak tidak pernah bersentuhan langsung dengan udara sepanjang proses.



Kelebihan: Struktur mudah, pemasangan dan penggantian yang mudah, kebolehsuaian yang luas kepada tahap voltan, dan kos yang agak rendah.



Keburukan: Bahan getah terdedah kepada penuaan dan retak selepas-rendaman jangka panjang dalam minyak, dengan risiko mikro-kebocoran liang; sisa udara di dalam kabinet boleh menyebabkan paras minyak palsu, yang membawa kepada kebarangkalian yang agak tinggi untuk ralat pemantauan paras minyak.



4.2 Pemulihara Minyak Jenis Diafragma



Struktur dan prinsip: Konservator terdiri daripada silinder separuh bulatan atas dan bawah yang disambung dengan bebibir, dengan lapisan diafragma getah (kain nilon diapit dengan neoprena) diapit di tengah. Diafragma terapung di permukaan minyak, memisahkan sepenuhnya ruang udara atas dari ruang minyak bawah. Apabila paras minyak meningkat, diafragma terapung ke atas dan udara di dalam ruang udara dilepaskan; apabila paras minyak jatuh, diafragma jatuh dan udara luaran diisi semula ke dalam ruang udara, mengasingkan minyak daripada udara.



Kelebihan: Diafragma mempunyai daya seragam, kurang terdedah kepada haus tempatan berbanding dengan jenis kapsul, dan mempunyai kestabilan pengedap yang lebih baik.



Keburukan: Keperluan tinggi untuk kerataan bebibir dan proses pengedap semasa pemasangan, dengan kesukaran yang besar dalam pembongkaran dan penyelenggaraan; diafragma getah juga menghadapi masalah penuaan, dan rembesan minyak cenderung berlaku di tepi selepas -pengoperasian jangka panjang.



4.3 Pemulihara Minyak Jenis Belos

Struktur dan prinsip: Pengembang logam yang terdiri daripada belos keluli tahan karat yang dikimpal digunakan sebagai elemen pampasan isipadu, menggantikan bahagian getah untuk mencapai pengasingan lengkap minyak daripada udara. Ia dibahagikan kepada jenis minyak dalaman (minyak mengalir di dalam belos) dan jenis minyak luaran (minyak mengalir di luar belos), antaranya jenis minyak dalaman memberikan prestasi pengedap yang lebih baik. Ia menyesuaikan diri dengan perubahan isipadu minyak penebat melalui pengembangan anjal dan pengecutan belos logam.





Kelebihan: Bahan logam tidak mempunyai masalah penuaan, dengan hayat perkhidmatan yang panjang, kebolehpercayaan pengedap yang sangat tinggi dan hampir tiada penyelenggaraan diperlukan; tiada mendakan getah mencemarkan minyak, memberikan kesan perlindungan kualiti minyak yang terbaik.



Keburukan: Proses pembuatan yang kompleks, kos yang tinggi dan jumlah yang agak besar; belos mempunyai risiko kesesakan dan keletihan retak, dan memerlukan penggantian keseluruhan sebaik sahaja rosak, mengakibatkan kos penyelenggaraan yang tinggi.



4.4 Perbandingan Ciri Teras Tiga Jenis Konservator Minyak





Dimensi Ciri	Konservator Minyak Jenis Kapsul	Pemulihara Minyak Jenis Diafragma	Pemulihara Minyak Jenis Bellows
Bahan Pengedap	Kapsul getah nitril	Fabrik-diafragma getah bertetulang	Belos keluli tahan karat
Hayat Perkhidmatan	5-8 tahun (getah terdedah kepada penuaan)	8–10 tahun	Lebih 15 tahun
Kebolehpercayaan Pengedap	Purata, terdedah kepada mikro-kebocoran liang	Keperluan pemasangan yang baik dan tinggi	Sangat tinggi, semua-pengedap logam
Kos Penyelenggaraan	Rendah, kapsul boleh diganti secara berasingan	Kesukaran pembongkaran sederhana dan tinggi	Rendah, hampir bebas penyelenggaraan-.
Kos Perolehan	rendah	Sederhana	tinggi
Risiko Tahap Minyak Palsu	Agak tinggi	Sederhana	rendah
Senario Aplikasi	Transformer pengagihan voltan sederhana dan rendah	Transformer utama bersaiz kecil dan sederhana-	Voltan tinggi-dan ultra-tinggi-pengubah utama besar



Syor Pemilihan untuk Tahap Voltan Berbeza & Senario Aplikasi



Perkara yang paling diutamakan oleh pelanggan ialah "jenis yang manakah harus saya pilih untuk projek saya". Anda telah membandingkan ciri-ciri tiga jenis dalam kandungan anda, namun garis panduan pemilihan yang jelas boleh ditambah lagi seperti berikut:



• Transformer pengedaran 35kV dan ke bawah: Jenis kapsul memberikan prestasi kos terbaik.
• Transformer utama 110kV dan ke atas: Jenis belos logam disyorkan, menampilkan hayat perkhidmatan yang panjang,-operasi percuma penyelenggaraan dan petunjuk aras minyak yang tepat.
• Persekitaran khas seperti kawasan alpine atau -kelembapan tinggi: Jenis belos dengan prestasi pengedap yang unggul hendaklah diberi keutamaan.



5. Komponen Sokongan Teras



Fungsi penuh konservator minyak bergantung pada penyelarasan pelbagai komponen tambahan:



• Tolok Aras Minyak: Dipasang di sisi konservator, tersedia dalam jenis tiub kaca, jenis penuding, jenis flap magnet, dll. Ia memaparkan paras minyak dalam masa nyata, dan kebanyakan model dilengkapi dengan kenalan penggera aras minyak tertinggi dan terendah yang boleh disambungkan ke sistem pemantauan untuk penggera jauh.
• Relay BuchholzPaip Penyambung: Saluran paip antara konservator dan tangki, dengan geganti Buchholz disambung secara bersiri. Ia berfungsi sebagai laluan minyak dan laluan penghantaran isyarat untuk perlindungan gas sekiranya berlaku kerosakan pengubah dalaman.
• Dehidrasi Nafas: Dilekapkan pada muncung pernafasan konservator, diisi dengan-gel silika yang berubah warna di dalamnya. Ia menapis lembapan dan kekotoran daripada udara yang memasuki konservator dan menghalang kelembapan daripada menyerang sistem minyak.
• Pengumpul Kotoran dan Injap Tiupan: Terletak di bahagian bawah konservator, digunakan untuk menyelesaikan kekotoran, lembapan dan enap cemar minyak dalam minyak. Hembusan yang kerap boleh mengekalkan kebersihan minyak dengan berkesan.
• Pengisian Minyak dan Antara Muka Ekzos: Digunakan untuk mengisi dan menambah minyak transformer, serta meletihkan udara dalaman semasa mengisi minyak untuk mengelakkan paras minyak palsu.



6. Mata O&M Harian dan Rawatan Kerosakan Biasa



6.1 Pemantauan Status Operasi



• Pengesahan pautan suhu minyak-paras minyak: Semasa peringkat pentauliahan awal dan pemeriksaan harian, semak kesesuaian antara petunjuk aras minyak dan suhu minyak. Dalam keadaan biasa, paras minyak harus berubah secara linear dengan suhu minyak. Korelasi yang tidak normal menunjukkan kemungkinan isu seperti paras minyak palsu, sesak tolok aras minyak atau sekatan pernafasan, yang memerlukan penyelesaian masalah tepat pada masanya.
• Pemeriksaan penampilan: Periksa resapan atau ubah bentuk minyak pada cangkang konservator, petunjuk tolok aras minyak yang jelas, dan sama ada gel silika dalam pernafasan penyahhidratan telah berubah warna disebabkan oleh penyerapan lembapan.



6.2 Mata O&M Bermusim



• Tempoh suhu tinggi-pada musim panas: Fokus pada memantau paras minyak maksimum untuk mengelakkan paras minyak melebihi had-dan limpahan disebabkan oleh kenaikan suhu berterusan. Minyak boleh disalirkan dengan betul untuk pelarasan jika paras minyak menghampiri had atas.
• Tempoh suhu-rendah pada musim sejuk: Perhatikan paras minyak minimum untuk mengelakkan isipadu minyak yang tidak mencukupi daripada suhu rendah. Penambahan minyak tepat pada masanya diperlukan jika paras minyak jatuh di bawah garis standard, untuk mengelakkan kerosakan penebat daripada belitan terdedah.



6.3 Spesifikasi Operasi Pengisian Minyak



• Habiskan sepenuhnya udara di dalam konservator sebelum mengisi minyak untuk mengelakkan paras minyak palsu yang disebabkan oleh pengembangan haba dan pengecutan sejuk sisa udara;
• Kawal kelajuan pengisian minyak dengan betul dan bekerjasama dengan operasi ekzos untuk memastikan petunjuk aras minyak yang tepat;
• Gunakan minyak pengubah yang layak daripada jenama dan kelompok yang sama untuk pengisian semula bagi mengelakkan kemerosotan minyak daripada produk minyak campuran.



6.4 Kesalahan dan Penyelesaian Biasa



• Paras minyak palsu: Kebanyakannya disebabkan oleh sisa udara dalaman, pernafasan tersumbat, atau kesesakan/kerosakan apungan tolok aras minyak. Apabila paras minyak palsu berlaku, mula-mula periksa patensi alat pernafasan, kemudian keluarkan udara di dalam kabinet. Tutup untuk penyelenggaraan jika tolok aras minyak rosak.
• Kebocoran meterai: Penuaan dan keretakan kapsul/diafragma dan pengedap bebibir yang gagal akan menyebabkan kebocoran minyak atau pencerobohan lembapan. Kedap getah hendaklah diganti dengan kerap, dan bahagian yang rosak hendaklah diperiksa dengan segera apabila kebocoran ditemui.
• Kebocoran pengembang Belos: Paras minyak yang tidak normal atau pengumpulan minyak dalam kaca penglihatan belos-kemungkinan besar menunjukkan belos retak dan bocor. Hubungi pengilang untuk penyelenggaraan dengan segera, dan alat pernafasan penyahhidratan sementara boleh dipasang untuk melambatkan kemerosotan kualiti minyak sementara menunggu pembaikan.



7. Kesimpulan



Sebagai "pengawal selia isipadu minyak" dan "pelindung kualiti minyak" minyak-transformer tenggelam, konservator minyak ialah komponen utama yang memastikan operasi transformer yang selamat dan stabil. Jenis konservator yang berbeza sesuai untuk tahap voltan dan senario aplikasi yang berbeza. Operasi dan penyelenggaraan harian yang piawai boleh memanjangkan hayat perkhidmatan minyak transformer dan peralatan secara keseluruhan secara berkesan, dan mengurangkan risiko operasi sistem kuasa.
