Cara Mengira Kecekapan Transformer Jenis Kering Resin Tuang 1000kVA

Sebagai pengilang profesional, GNEE mengkhususkan diri dalam-penyelesaian pengubah berprestasi tinggi, termasuk Pengubah-jenis Kering, Pengubah jenis-Kering Fasa-Tiga dan-sistem Transformer Resin Tuang Tiga Fasa termaju.



Dalam sistem kuasa moden,kecekapan aPengubah Jenis Kering Resin Tuang 1000kVAialah penunjuk utama prestasi tenaga dan kos operasi. Memahami cara mengira kecekapan pengubah membantu jurutera dan pembeli memilih peralatan yang betul dan mengoptimumkan-pulangan jangka panjang.



Sama ada digunakan dalam loji perindustrian, bangunan komersial atau projek tenaga boleh diperbaharui, meningkatkan kecekapan secara langsung mengurangkan kehilangan tenaga dan meningkatkan kebolehpercayaan sistem.





Definisi Kecekapan Transformer

Kecekapan transformer merujuk kepada nisbah kuasa keluaran kepada kuasa input, dinyatakan sebagai peratusan.



Formula Kecekapan:

• Kecekapan (%)=(Kuasa Output / Kuasa Input) × 100



Untuk Transformer Kuasa Resin Tuang, kecekapan dipengaruhi terutamanya oleh dua jenis kerugian:

• Tiada-kehilangan beban (kehilangan teras)
• Kehilangan beban (kehilangan kuprum)



Reka bentuk pengubah pengedaran resin tuang{0}}berkualiti tinggi daripada pengeluar pengubah jenis kering resin tuang terkemuka biasanya mencapai kecekapan melebihi 98%.

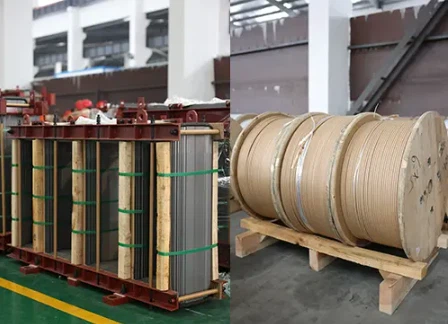

Teras pengubah dan struktur penggulungan secara dekat-.





Tiada-Kehilangan Beban dalam Transformer Jenis Kering Resin Tuang 1000kVA

Tiada-kehilangan beban berlaku apabila pengubah dihidupkan tetapi tidak membekalkan beban. Ia terutamanya disebabkan oleh kemagnetan teras.



Ciri-ciri:

• Malar tanpa mengira beban
• Bergantung pada bahan teras dan reka bentuk
• Lebih rendah dalam reka bentuk Transformer jenis Low Loss Dry-



Kehilangan Beban dalam Pengubah Jenis Kering Resin Tuang 1000kVA

Kehilangan beban berlaku apabila pengubah membekalkan arus kepada beban.



Faktor utama:

• Rintangan belitan
• Magnitud semasa
• Kenaikan suhu

Teknologi pengubah jenis kering gegelung tuang lanjutan mengurangkan kehilangan beban melalui reka bentuk konduktor yang dioptimumkan.





Formula Pengiraan Kecekapan untuk Pengubah Jenis Kering Resin Tuang 1000kVA

Formula kecekapan praktikal mempertimbangkan kerugian ialah:

• Kecekapan (%)=Kuasa Output / (Kuasa Output + Kerugian) × 100

di mana:

• Kuasa Output=Beban (kVA) × Faktor Kuasa
• Jumlah Kehilangan=Tiada-kehilangan beban + Kehilangan Muatan



Contoh Pengiraan Kecekapan Transformer Jenis Kering Resin Tuang 1000kVA

Andaikan data berikut:

• Kapasiti Ternilai: 1000 kVA
• Muatan: 80% (800 kVA)
• Faktor Kuasa: 0.9
• Tiada-kehilangan beban: 1.8 kW
• Kehilangan Beban: 8.5 kW



Pengiraan:

• Kuasa Output=800 × 0.9=720 kW
• Jumlah Kerugian=1.8 + 8.5=10.3 kW
• Kecekapan=720 / (720 + 10.3) × 100 ≈ 98.59%

Ini menunjukkan bahawa pengubah resin tuang kering boleh mencapai kecekapan yang sangat tinggi di bawah keadaan beban yang optimum.



Alat pengubah ujian dan pengukuran di kilang





Kesan Kadar Beban terhadap Kecekapan

Kecekapan berbeza dengan beban. Kecekapan maksimum biasanya dicapai pada beban 60%–80%.

• Muatan rendah → Tiada-kehilangan beban menguasai
• Beban tinggi → Kehilangan kuprum meningkat



Pengoptimuman Bahan dan Reka Bentuk

Bahan{0}}berkualiti tinggi meningkatkan kecekapan:

• Teras keluli silikon mengurangkan kehilangan histerisis
• Penggulungan kuprum mengurangkan rintangan
• Tuangan vakum menambah baik penebat

Reka bentuk pengubah teras kering dan pengubah jenis resin tuang dioptimumkan untuk kehilangan tenaga yang minimum.



Penyejukan dan Kawalan Suhu

Suhu menjejaskan rintangan dan kehilangan.



Kaedah penyejukan yang cekap:

• AN (Udara Asli)
• AF (Paksa Udara)

Penyejukan yang betul memastikan prestasi stabil sistem Transformer Tiga Fasa{0}}Tertutup.





Parameter	Spesifikasi
Kapasiti Dinilai	1000 kVA
Tahap Voltan	10kV / 0.4kV
fasa	Tiga-Fasa
Kekerapan	50Hz / 60Hz
Jenis Penebat	Resin Tuang Epoksi
Kaedah Penyejukan	AN / AF
Tiada-Kehilangan Muatan	Kurang daripada atau sama dengan 2.0 kW
Kehilangan Beban	Kurang daripada atau sama dengan 10 kW
Kecekapan	Lebih daripada atau sama dengan 98%
Kelas Penebat	Kelas F / H
Tahap Perlindungan	IP20 / IP23
Permohonan	Perindustrian / Komersial / Boleh Diperbaharui





Penjimatan Tenaga dan Pengurangan Kos

Kecekapan yang lebih tinggi bermakna:

• Kehilangan elektrik yang lebih rendah
• Kos operasi dikurangkan
• Pulangan pelaburan yang lebih cepat



Faedah Alam Sekitar

• Reka bentuk Transformer jenis Low Loss Dry-mengurangkan pelepasan karbon dan menyokong matlamat tenaga hijau.



Kebolehpercayaan dan Hayat Perkhidmatan Panjang

Transformer yang cekap:

• Kurangkan haba
• Alami penuaan penebat yang lebih perlahan
• Memerlukan kurang penyelenggaraan

Penyelesaian pengubah pengedaran kering digunakan secara meluas dalam sistem tenaga moden atas sebab-sebab ini.





Sebagai salah satu pengeluar pengubah jenis kering resin tuang yang dipercayai, GNEE menawarkan:

• Teknologi pengeluaran termaju untuk pengubah pengedaran resin tuang
• Kawalan kualiti yang ketat dan pematuhan IEC/ANSI
• Rangkaian produk penuh termasuk Tiga-Kering Fasa-jenis Transformer dan Cast Resin Power Transformer
• Penyelesaian tersuai untuk projek global

Kami menggabungkan kepakaran kejuruteraan dengan pengalaman projek sebenar untuk menyampaikan penyelesaian transformer yang boleh dipercayai.





Kefahamanbagaimana untuk mengira kecekapan 1000kVA Cast Resin Jenis Kering Transformeradalah penting untuk memilih peralatan yang betul dan memaksimumkan prestasi tenaga. Dengan menganalisis kerugian, mengoptimumkan keadaan beban dan memilih-reka bentuk berkualiti tinggi, anda boleh meningkatkan kecekapan sistem dengan ketara dan mengurangkan kos.

Minta Sebut Harga



👉 Mencari pengubah jenis-kecekapan kering-tinggi? Hubungi GNEE hari ini untuk mendapatkan bimbingan pakar dan penyelesaian tersuai yang disesuaikan dengan keperluan projek anda!



Apakah peranan utama minyak dalam transformer tenggelam minyak?

Minyak dalam transformer tenggelam minyak berfungsi dwi fungsi: penebat dan penyejukan. Ia bertindak sebagai penghalang untuk mengelakkan kebocoran elektrik dan menghilangkan haba yang dijana, mengelakkan terlalu panas dan kemungkinan kerosakan elektrik.



Berapa kerapkah ujian kekuatan dielektrik perlu dijalankan?

Ujian kekuatan dielektrik biasanya disyorkan setiap tahun atau seperti yang dinasihatkan oleh pengilang, selaras dengan keadaan operasi untuk mengekalkan prestasi pengubah yang optimum.



Mengapakah pemantauan paras minyak penting untuk penyelenggaraan transformer?

Memantau paras minyak adalah penting kerana paras minyak yang rendah boleh menyebabkan kepanasan melampau dan mengurangkan keupayaan penebat, meningkatkan risiko kerosakan elektrik.



Apakah langkah-langkah yang boleh mengelakkan beban lampau haba dalam transformer?

Langkah-langkah pencegahan untuk bebanan haba termasuk mengoptimumkan pengagihan beban, menggunakan teknik penyejukan lanjutan, dan pemantauan suhu berterusan dengan tindakan pembetulan segera apabila perlu.



Bagaimanakah pengimejan terma boleh membantu dalam penyelenggaraan transformer?

Pengimejan terma menangkap imej inframerah untuk mengenal pasti titik panas yang mungkin menunjukkan isu elektrik atau potensi kegagalan komponen, membolehkan campur tangan awal dan pencegahan kegagalan yang lebih besar.



Apa yang menjadikan pengubah minyak lebih cekap daripada alternatif jenis-kering

Unit pengubah minyak mencapai kecekapan unggul melalui keupayaan penyejukan yang dipertingkatkan yang membolehkan ketumpatan kuasa yang lebih tinggi dan mengurangkan kerugian. Penebat cecair memberikan kekonduksian terma yang lebih baik berbanding dengan udara, membolehkan reka bentuk yang lebih padat dengan prestasi elektrik yang lebih baik. Reka bentuk pengubah minyak moden biasanya mencapai penarafan kecekapan melebihi 99%, manakala unit jenis-kering yang setanding mungkin mempunyai penilaian kecekapan beberapa mata peratusan lebih rendah disebabkan oleh pengehadan haba dan kekangan reka bentuk.
