Apakah kesalahan biasa bagi -transformer tenggelam minyak, dan apakah penyelesaian terbaik?

GNEE Elektrik, pengilang dan penyedia perkhidmatan terulung dengan lebih 18 tahun kepakaran-yang diuji dalam bidang, menghadapi soalan kritikal ini setiap hari sambil kami menyokong utiliti dan industri di seluruh dunia. Pemahaman yang jelas tentangkerosakan biasa minyak-transformer tenggelamdan pelaksanaan penyelesaian yang disokong secara saintifik adalah penting untuk mengelakkan gangguan yang mahal dan memanjangkan hayat aset. Kesalahan pengubah menyumbang peratusan besar kegagalan peralatan sistem kuasa, tetapi dengan pengenalan awal dan campur tangan yang betul, kebanyakan unit boleh dipulihkan kepada kebolehpercayaan penuh.



Artikel ini menyaring pengetahuan diagnostik mendalam pasukan kejuruteraan kami ke dalam panduan praktikal untuk pengurus penyelenggaraan dan pembuat keputusan-teknikal.

Ketahui lebih lanjut tentang GNEE Oil-Immersed Transformer

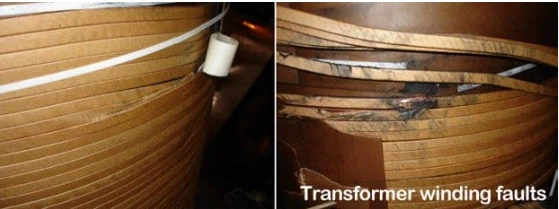

Sesar belitan mewakili kategori yang paling kerap berlaku di kalangankesalahan biasa Minyak-Pengubah Terendam, menyumbang kira-kira 30-40% daripada semua kegagalan dalaman. Kerosakan ini secara langsung menjejaskan fungsi elektromagnet teras unit.



Jenis dan Punca Punca:

• Pusing-kepada-Pusing Litar Pendek:Kegagalan penggulungan yang paling tipikal, bermula dari degradasi kertas penebat setempat. Litar pintas-yang kecil menghasilkan titik pemanasan yang merendahkan selekoh bersebelahan dengan pantas, yang berpotensi membawa kepada keletihan penggulungan.
• Pembumian berliku:Penebat antara konduktor dan teras atau tangki yang dibumikan gagal, mewujudkan laluan yang tidak diingini ke bumi dan geganti pelindung tersandung.
• Kerosakan konduktor:Tegasan mekanikal daripada daya litar- pintas yang teruk atau kimpalan sambungan yang lemah boleh menyebabkan pemisahan konduktor, mengakibatkan keluaran voltan yang tidak normal.



Penyelesaian Terbaik:
Untuk pusingan kecil-untuk-memusingkan kerosakan di tempat tempat liputan boleh diakses, tangki pengubah boleh dibuka, titik kerosakan dikenal pasti dan pusingan terpintas dipisahkan dengan teliti dengan halangan penebat tambahan, diikuti dengan pengeringan vakum setempat. Untuk kerosakan penggulungan yang teruk dan meluas, penyelesaian muktamad ialah penggantian penggulungan lengkap.



GNEE Electric melaksanakan kerja khusus ini di kemudahan -bersijil ISO kami, menggunakan-konduktor kuprum gred asli dan-keadaan-mesin penggulungan-seni. Selepas sebarang pembaikan belitan, ujian rintangan DC yang komprehensif, pengesahan nisbah pusingan, dan ukuran nyahcas separa mesti mengesahkan pembetulan. Mencegah kerosakan sedemikian bermula dengan mengelakkan operasi beban berlebihan yang berterusan dan menjalankan analisis gas terlarut secara tetap untuk mengesan tanda-tanda awal terlalu panas.

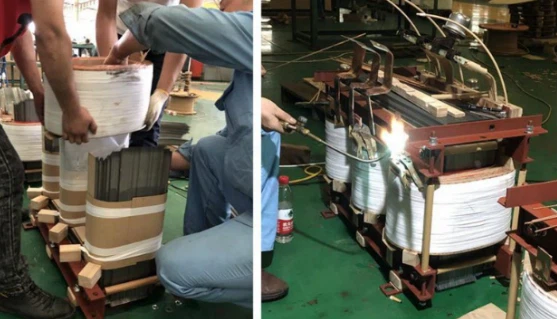

Teras besi beroperasi dengan hanya satu titik tanah yang dimaksudkan. Apabila prinsip reka bentuk ini dilanggar, ia menjadi pencetus langsung untukkerosakan biasa minyak-transformer tenggelamyang nyata sebagai terlalu panas tempatan yang kronik.





Mengenali Mekanisme Kerosakan:
Teras pengubah yang sihat mempunyai satu sambungan pembumian tepat untuk mengelakkan potensi terapung. Ralat pembumian berbilang-berlaku apabila bentuk sentuhan kedua yang tidak disengajakan-disebabkan oleh serpihan logam, pengumpulan karat atau pengatur jarak penebat yang rosak. Ini mewujudkan gelung tertutup, dan arus edaran teraruh menyebabkan pemanasan setempat yang sengit yang merendahkan minyak dan penebat berhampiran teras. Anda akan melihat peningkatan paras metana dan etilena dalam keputusan DGA tanpa sebab elektrik yang jelas.



Pendekatan Penyelesaian Sistematik:
Tindakan pertama ialah diagnostik: ukur rintangan penebat teras besi untuk mengesahkan kehilangan-titik pembumian tunggal. Dalam kes kecil, menggunakan teknik impuls arus terhad boleh mengewapkan jambatan logam mikroskopik tanpa membuka tangki. Untuk kerosakan yang berterusan, pemeriksaan pengangkatan teras menjadi perlu. Jurutera perkhidmatan kami mengangkat bahagian aktif, mengimbas secara visual objek asing atau jambatan karat, dan memulihkan pengatur jarak penebat dengan teliti. Kami selalunya memasang pos monitor semasa pembumian teras kekal-supaya pengendali boleh terus mengesahkan bahawa arus beredar kekal di bawah ambang selamat 100 miliampere.





Penuaan dan pecahan penebat pepejal dan cecair mewakili yang paling berbahayakerosakan biasa minyak-transformer tenggelam, kerana ia boleh mengalir daripada penuaan kecil kepada kegagalan dielektrik bencana.



Gejala Kritikal:

Penurunan ketara dalam rintangan penebat dan indeks polarisasi semasa ujian megger rutin.

Peningkatan ketara dalam karbon monoksida dan karbon dioksida dalam kromatogram DGA, menandakan penguraian kertas.

Meningkatkan tahap nyahcas separa, terutamanya pada voltan operasi.



Strategi Intervensi Berstruktur:
Untuk sesendal yang menunjukkan kilauan permukaan dan retakan kecil, pembersihan dan penggunaan-suhu{1}}salutan getah silikon pemvulkanan bilik selalunya memulihkan jarak rayapan yang mencukupi. Walau bagaimanapun, untuk kerosakan penebat utama antara belitan dan tangki, baik pulih besar tidak-boleh dirunding.



Bengkel GNEE Electric menanggalkan penebat lama,-membalut semula konduktor dengan kertas krep-gred tinggi dan menundukkan bahagian aktif kepada berbilang kitaran wap-pengeringan fasa untuk memulihkan kandungan airnya di bawah 0.5%. Strategi pencegahan paling berkesan menggabungkan pengurusan terma konservatif-memastikan suhu minyak teratas tidak kekal melebihi 85 darjah -dan memasang monitor nyahcas separa dalam talian yang memberikan makluman masa-sebenar tentang perkembangan kecacatan penebat.





Minyak mineral pengubah berfungsi sebagai dielektrik dan penyejuk, jadi keadaannya secara langsung mencerminkan kesihatan keseluruhan aset. Masalah kualiti minyak adalahkerosakan biasa minyak-transformer tenggelamyang mempercepatkan semua mod kegagalan lain jika tidak diperbetulkan.



Petunjuk Diagnostik Utama:
Penyelesaian terbaik bermula dengan pemeriksaan makmal biasa bagi sampel minyak untuk voltan pecahan, nombor asid, kandungan lembapan dan profil gas terlarut. Kemerosotan minyak biasanya muncul sebagai voltan pecahan yang berkurangan, peningkatan keasidan dan warna yang lebih gelap. Kandungan gas terlarut yang berlebihan mengurangkan kekuatan dielektrik, manakala kelembapan yang tinggi secara aktif mempercepatkan penuaan kertas selulosa.



Penyelesaian Ketepatan:
Untuk minyak dengan lembapan atau gas yang tinggi tetapi sifat kimia yang stabil, unit penyahgas dan penyahhidratan dalam talian yang berjalan secara berterusan boleh memulihkan parameter sementara pengubah kekal bertenaga. Apabila nilai asid meningkat secara tidak boleh diterima, rawatan tanah liat Bentonit atau penjanaan semula penuh menggunakan loji penambakan minyak mudah alih menyingkirkan sebatian berasid dan bahan cemar koloid. Dalam kes pengoksidaan yang melampau, penukaran minyak sepenuhnya adalah penyelesaian terbaik.



GNEE Electric membekalkan minyak mineral Kelas I premium yang telah-diuji kepada IEC 60296, memastikan pengubah anda kembali beroperasi dengan-integriti dielektrik segar kilang.





Aksesori seperti penukar paip, pam penyejuk dan geganti pelindung secara kolektif menyumbang 20-30% daripadakerosakan biasa minyak-transformer tenggelamkegagalan. Walaupun ia tidak melibatkan teras atau gegelung secara langsung, kegagalannya boleh menyebabkan kerosakan haba atau mekanikal pada badan utama dengan cepat.

Bidang Tumpuan dan Tindakan Pembetulan:

• Pada-Muat Isu Penukar Ketik (OLTC):Haus sentuhan yang lemah menghasilkan asetilena dalam minyak tangki pengalih. Penyelesaian terbaik melibatkan penyelaman penyelenggaraan OLTC berjadual-membersihkan atau menggantikan kenalan berarka dan menapis petak minyak OLTC yang berasingan.
• Tersumbat Sistem Penyejukan:Radiator yang dicemari oleh serpihan luaran atau enap cemar dalaman menyebabkan penggera suhu minyak yang tinggi. Curahan minyak-tekanan tinggi atau panas-membersihkan laluan dalaman dengan berkesan. Motor kipas dan pengedap pam minyak yang rosak memerlukan penggantian segera daripada stok.
• Kerosakan Peranti Perlindungan:Relay Buchholz atau injap pelega tekanan yang gagal beroperasi atau menjana trip palsu memerlukan penentukuran pada bangku ujian. GNEE mengesyorkan ujian fungsi tahunan semua peranti perlindungan mekanikal sebagai elemen tetap kalendar penyelenggaraan.





Mencegah perkara ini berulangkerosakan biasa minyak-transformer tenggelammemerlukan peralihan daripada pembaikan reaktif kepada falsafah-penyelenggaraan berasaskan syarat.



Pasukan sokongan kejuruteraan kami mengesyorkan strategi berlapis:

• Yayasan Pemantauan Berterusan:Pasang pada-pemantau DGA talian dan penderia nyahcas separa pada aset pengubah kritikal. Arah aliran asetilena dan hidrogen masa sebenar-memberi anda pemberitahuan seawal mungkin untuk membangunkan kerosakan belitan atau teras.
• Ujian Elektrik Berjadual:Lakukan ujian rintangan belitan DC,-galangan litar pintas dan ujian penebat sekurang-kurangnya setiap dua tahun. Arah aliran perbandingan terhadap bendera data garis dasar kilang perlahan-mengembangkan ubah bentuk atau haus sentuhan.
• Tinjauan Terma dan Fizikal:Gunakan termografi inframerah setiap tahun untuk mengenal pasti sambungan sesendal longgar atau aliran radiator tidak sekata tanpa sebarang gangguan perkhidmatan.
• Analisis Kitaran Hayat Penuh:Untuk transformer melebihi 15 tahun perkhidmatan, jalankan analisis kompaun furan bagi penebat kertas semasa ujian minyak. Kaedah tidak-invasif ini memberitahu anda baki kekuatan mekanikal sebenar penebat pepejal, membimbing keputusan penggantian yang rasional.





Mengenalikerosakan biasa minyak-transformer tenggelamadalah langkah pertama; melaksanakanpenyelesaian terbaikdengan ketepatan teknikal adalah tempat GNEE Electric menyampaikan secara konsisten. Daripada pembaikan berliku dan penjanaan semula minyak hingga melengkapkan-penyiasatan kerosakan tapak, pasukan terlatih-kilang kami membawa disiplin proses dan ketelitian ujian yang diperlukan untuk-kebolehpercayaan grid jangka panjang.



Jangan tunggu anomali kecil menjadi kegagalan besar.Hubungi bahagian sokongan teknikal kami hari ini dengan data ujian terkini pengubah anda. Kami akan mengembalikan analisis kesalahan terperinci dan sebut harga kompetitif untuk perkhidmatan pembetulan dalam masa 24 jam. Mari kita pulihkan kesihatan aset anda dan selamatkan bekalan kuasa anda bersama-sama.
