Pengenalan
Wire aluminium segi empat tepat enamel adalah jenis dawai khusus yang menggabungkan kelebihan ringan dan kos - dengan faedah rata, reben - seperti bentuk dan salutan enamel penebat.
GNEE spesifikasi wayar aluminium segi empat tepat
| Nama | Wayar aluminium segi empat tepat enamel |
| Konduktor | Aluminium |
| Dimensi | Ketebalan (a): 0.8-8.0mm; Lebar (b): 2.0-22mm |
| Kelas terma | 120 (Kelas E), 180 (Kelas H), 200 (Kelas C), 220 (Kelas C+), 240 (Kelas HC) |
| Ketebalan penebat: | G1, g2 atau binaan tunggal, membina berat |
| Standard | IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47 |
| Sijil | UL |
| Pembungkusan | 30kg - 150kg Ply-Wood Spool (250*400/250*500/250*600/250*730) |
Penerangan Roduct
|
Jenis |
Poliester |
Poliuretana |
Poliesterimida |
Polyamide - imide |
Poliamida |
|
Bahan penebat |
Pew, Qz |
Uew, qa |
Eiw, Qzy |
Ei/aiw, qzy/xy |
Aiw, qxy |
|
Suhu |
Kelas B, 130 darjah |
Kelas F, 155 darjah |
Kelas H, 180 darjah |
Kelas C, 200 darjah |
Kelas C, 220 darjah |
|
Standard |
IEC 60317, Nema MW, JIS, ISO |
Ketebalan penebat |
Gred 1, 2 |
||
Ciri -ciri, penebat dan kelas termal wayar magnet aluminium segi empat tepat:
| Kelas terma | Dimensi | Jenis penebat | Kejutan panas | Sifat |
| 130(B) | Ketebalan (a): 0.8-8.0mm; Lebar (b): 2.0-22mm | Poliester | 150 darjah | Bentuk: Seksyen rata, segi empat tepat atau persegi -. Bahan: Diperbuat daripada aluminium, yang lebih ringan dan lebih murah daripada tembaga. Penebat: Dilengkapi dengan penebat enamel yang menyediakan penebat elektrik dan perlindungan dari faktor persekitaran. Ciri -ciri terma: Kekonduksian terma yang baik dan pelesapan haba disebabkan oleh kawasan permukaan yang lebih besar. |
| 155(F) | Poliester atau poliesterimida yang diubah suai | 175 darjah | ||
| 180(H) | Poliester atau poliesterimida | 200 darjah | ||
| 200(C) | Poliester atau poliesterimida +poliamidimida | 220 darjah |

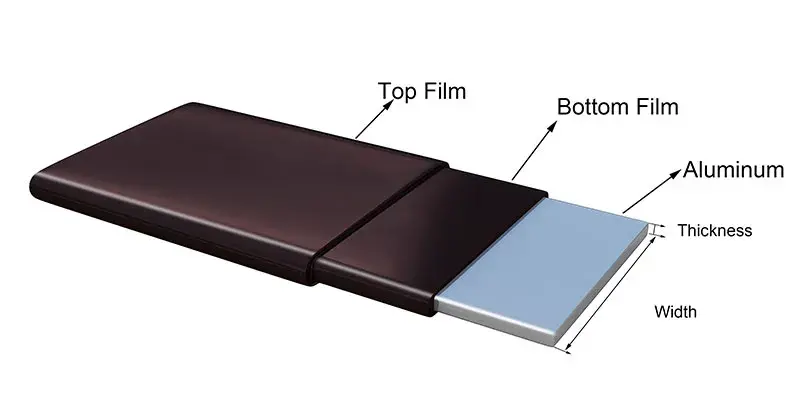

Penggunaan dan struktur:
Kawat aluminium segi empat tepat enamel digunakan dalam mesin kimpalan arka pembuatan. Ia boleh digunakan untuk semua jenis jentera elektrik bersaiz besar dan sederhana -, pengubah jenis kering, transformer jenis minyak, transformer instrumen, transformer kuasa, penjana, belitan motor elektrik, basuh - mesin, pemampat, defleksi yoke dll.
Wayar aluminium enamel vs wayar tembaga enameled
a. Berbanding dengan dawai enamel tembaga, wayar magnet aluminium yang lebih mudah untuk penggulungan, juga terdapat filem oksida pepejal di permukaan dawai aluminium enamel, yang menjadikannya mempunyai kesan penebat yang baik, kehidupan yang panjang.
b. Oleh kerana kesan penebat yang baik dari lapisan filem aluminium, suhu tahan panas - boleh menjadi 20 darjah lebih tinggi daripada wayar tembaga
c. Manfaat terbesar menggunakan aluminium adalah bahawa ia adalah 1/3 lebih ringan daripada tembaga yang secara signifikan menurunkan kos pengeluaran, kedua ia boleh melekat pada pepejal dengan mudah, dan ketiga ia juga dapat mengurangkan pengangkutan dan pengangkutan semasa operasi.
Wayar aluminium segi empat tepat enamel vswayar aluminium bulat enamel
Bentuk: rata vs bulat.
Kawasan Permukaan: Kawat rata mempunyai lebih banyak kawasan permukaan per unit jumlah.

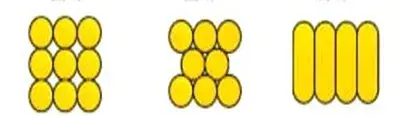

Kecekapan Pembungkusan: Kawat rata boleh dibungkus dengan lebih padat.
Pelepasan haba: Lebih baik dalam dawai rata kerana kawasan permukaan yang lebih besar.
Rintangan: Kawat rata biasanya mempunyai rintangan yang lebih rendah per unit volum.
Fleksibiliti: Kawat bulat lebih fleksibel dan mudah dikendalikan.
Dapatkan sebut harga
Secara bebas menghantar pertanyaan mengenai wayar enamel ke GNEE
Wayar rata enamel (coper/aluminium)
Kawat rata enamel adalah salah satu jenis wayar penggulungan utama, yang diperbuat daripada konduktor tembaga /aluminium segi empat tepat dengan pelbagai jenis varnis penebat dengan tahap rintangan suhu yang berbeza, termasuk 120 darjah /pvf - polyvinyl acetal, /F155 darjah /pew - poliester, h180 darjah /eiw - poliester - imide, seiw - poliester yang boleh diselesaikan -}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} C220 ijazah /AIW - Polyamideimide, C240 darjah /piw (19 }polyimide.enameled dawai digunakan secara meluas untuk transformer, penjana, motor, reaktor dan banyak peralatan elektrik yang berliku -liku.
Terdapat 3 gred ketebalan penebat wayar bulat enamel: Gred 1,2.
Julat saiz
Saiz sampingan sempit: 0.2mm-5.6mm
Saiz sampingan yang luas: 3mm-16mm
Nisbah cadangan lebar dan ketebalan: 1.5< a/b< 7.5
Sila hubungi kami: Jika spesifikasi tidak berada dalam julat di atas.
|
Penebat Gred ketebalan |
Ketebalan Penebat (mm) |
||
|
Min. |
Norminal |
Maks. |
|
|
1 |
0.06 |
0.085 |
0.11 |
|
2 |
0.12 |
0.145 |
0.17 |
|
Nama |
Kawat segi empat tepat enamel (tembaga/aluminium) |
|
Julat saiz |
Saiz sampingan sempit: Saiz sampingan 0.2mm-5.6mmwwide: 3mm-16mmmmrecommended nisbah lebar dan ketebalan: 1.5Customize tersedia |
|
Kelas termal (ijazah) |
120 (Kelas E); 130 (ClassB), 155 (Kelas F), 180 (Kelas H); 200 (Kelas C); 220 (Kelas C+); 240 (Kelas HC) |
|
Bahan penebat |
E120 ijazah /pvf - polyvinyl acetal B130 darjah /F155 /H180 darjah /uew - Polyurethane |
|
Ketebalan penebat |
Gred 1,2 |
|
Sijil |
UL, ISO, CE, SGS, REACH, ROHS |
|
Standard |
IEC, NEMA, GB, JIS |
|
Pakej |
Kili plastik dan kili kayu, sesuaikan ada |
