Jenis Kotak Edaran Kami Keluarkan
Setiap persekitaran pemasangan memerlukan kotak pengedaran yang berbeza. Sebagai sebuah kilang, kami membina semuanya di bawah satu bumbung. Di bawah ialah tujuh keluarga kotak pengedaran yang kami hasilkan pada masa ini untuk pasaran global.
Kotak Agihan Voltan{0}}JXF Rendah
Kuda kerja pengagihan kuasa LV. Dinding-dilekapkan atau berdiri di lantai-, 380 / 400V tiga fasa-, dengan pemutus utama + MCCB, meter berbilang fungsi dan perlindungan lonjakan SPD.
JXF PV Grid-Kotak Agihan Selari
Satu-fasa / tiga-grid fotovoltaik fasa-kotak pengedaran bersambung (dengan kedudukan meter). Direka bentuk untuk penyambungan selamat solar atas bumbung ke grid utiliti, mematuhi IEC.

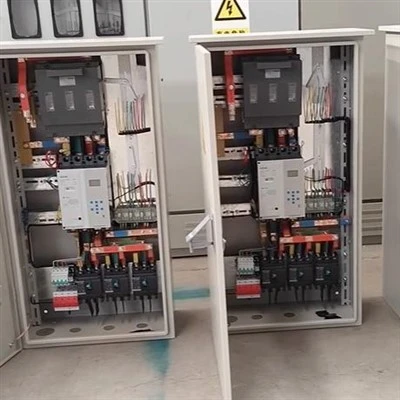

Kabinet Pemeteran Grid Fotovoltaik GGD
Kabinet pengedaran pemeteran bersambung-berkuasa tinggi dan grid PV komersial-. Mengintegrasikan meter, perlindungan dan kawalan-arus balik. Kepungan keluli tergelek-sejuk.

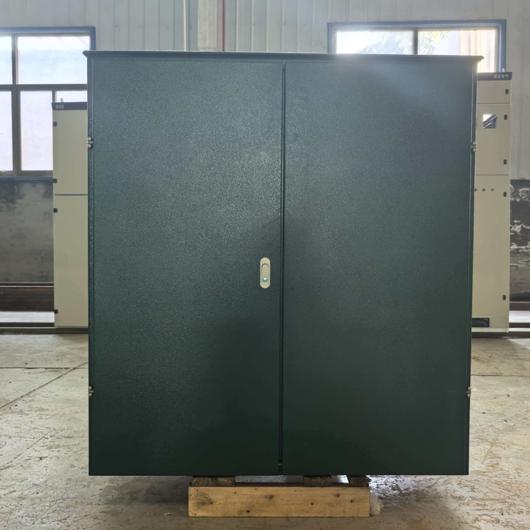

Kotak Persimpangan Kabel Eropah DFW-35 kV
Kotak pengedaran kabel-gaya Eropah untuk rangkaian pengedaran kuasa 35 kV. Tiga-dinding-dipasang, IP33, sesuai untuk sambungan kabel + tee-off + aplikasi bercabang.
Kotak Pengedaran Pintar Bersepadu
Semua-dalam-satu kotak pengedaran kuasa pintar dengan output AC / DC, sandaran bateri litium (51.2V/100Ah), penyongsang 1000W, paparan belah 10 inci, komunikasi 5G / WiFi / CAN / RS485.
PV-Kotak Penggabung Fotovoltan DC
Menggabungkan 2–24 rentetan PV dengan peleburan, perlindungan lonjakan, pengasing DC dan pemantauan pilihan. Penarafan luar IP65, kelas perlindungan kilat I/II sebagai standard.
Komponen Utama Di Dalam Kotak Agihan
Konfigurasi yang tepat berubah dengan aplikasi, persekitaran pemasangan dan standard elektrik tempatan - tetapi ini ialah dua belas komponen yang terdapat dalam hampir setiap kotak pengedaran yang kami bina:
| Komponen |
Penilaian / Borang Biasa |
Berfungsi dalam Kotak Agihan |
| Kepungan |
Keluli-gelek sejuk / SS304 / SS316 / ABS |
Melindungi komponen daripada habuk, air, hentaman dan sentuhan tidak sengaja; mentakrifkan penarafan IP |
| Suis utama / pengasing |
63 – 630 A |
Memutuskan sambungan keseluruhan kotak pengedaran daripada bekalan untuk penyelenggaraan dan penutupan kecemasan-. |
| Pemutus litar utama |
MCCB, 100 – 630 A |
Melindungi kabel pendapatan daripada beban lampau dan litar pintas |
| Busbar |
Kuprum, timah-bersalut |
Mengagihkan arus masuk ke semua cara keluar - kami tidak pernah menggantikan aluminium atau mengecilkan saiz |
| Pemutus MCB / MCCB |
1 – 630 A sehala |
Lindungi setiap litar keluar; MCCB digunakan untuk beban motor / penyuap yang lebih besar |
| RCCB / RCBO |
30 / 100 / 300 mA |
Perlindungan baki-arus (kebocoran-bumi) terhadap kejutan elektrik; RCBO menggabungkan kebocoran + arus lebih dalam satu cara |
| Peranti pelindung lonjakan (SPD) |
Kelas I / II / III |
Mengapit kilat dan menukar sementara - penting untuk kotak pengedaran luar dan PV |
| Bar neutral & bar bumi |
Tembaga |
Titik penamat untuk pengalir bumi neutral dan pelindung- setiap litar |
| Pemeteran & pemantauan |
Meter pelbagai fungsi / CT |
Voltan, arus, kuasa, bacaan tenaga; RS485 / Modbus pilihan untuk pemantauan jarak jauh |
| Penyentuh & geganti |
Mengikut cara motor |
Motor mula / berhenti, saling kunci dan litar kawalan automatik |
| Rel DIN & plat pelekap |
35 mm DIN |
Pemasangan standard untuk MCB, RCBO, meter dan blok terminal |
| Blok terminal & kelenjar |
Setiap saiz kabel |
Atur pendawaian masuk / keluar dan padankan saiz saluran atau kemasukan kabel |
Jenis Kotak Pengedaran - Klasifikasi Lengkap
Kotak pengedaran dikelaskan mengikut tiga dimensi: kedudukannya dalam sistem elektrik, aplikasinya, dan kaedah bahan & pemasangannya. Dalam projek sebenar, kategori bertindih - kotak pengedaran luar JP, sebagai contoh, ialah kotak luar, kotak keluli dan kotak pengedaran utama/sub secara serentak. Berikut adalah gambar penuh:
1. Mengikut Kedudukan dalam Sistem Elektrik
| taip |
Peranan dalam sistem |
| Peti pengedaran utama (MDB) |
Menerima bekalan voltan-rendah utama daripada pengubah atau alat suis dan mengedarkannya ke sub-kotak pengedaran, peralatan besar atau zon bangunan utama. Penilaian semasa tertinggi dalam rantaian (sehingga 630 A+). |
| Sub kotak pengedaran (SDB) |
Terletak di hilir MDB dan menyuap satu tingkat, bengkel, zon atau kumpulan peralatan. Selalunya panel lug-utama yang dilindungi oleh pemutus huluan. |
| Kotak pengedaran akhir |
Peringkat terakhir sebelum memuatkan - unit pengguna rumah, kotak pengedaran lampu dan kotak soket. Biasanya 4 – 24 cara MCB / RCBO. |
2. Melalui Permohonan
Kotak Agihan Lampu & Soket
4 – 24 cara untuk pencahayaan, soket, dan perkakas rumah. MCB + RCBO setiap litar, permukaan padat atau kepung pelekap-siram, IP30 – IP40.
Kotak Pengedaran Komersil
Pejabat, runcit, hotel, sekolah: pencahayaan berasaskan zon-, HVAC dan litar soket dengan pemeteran dan kawalan berjadual melalui penyentuh atau geganti lampu.
Kotak Agihan Kawalan Motor
Menggabungkan pengedaran dengan permulaan motor: penyentuh, beban lampau terma, MPCB, litar mula-delta atau lembut-bintang, kawalan setempat / jauh dan penunjuk status.
Kotak Agihan Luar
Kotak bersepadu gaya JP-untuk lampu jalan, pengairan dan pengedaran luar bandar. IP54 – IP65, SS304 atau kepungan bergalvani, kanopi hujan, anti-pemanas pemeluwapan.
PV Combiner & Grid-Kotak Tali
Penggabung DC (1000 / 1500 V, 2 – 24 rentetan) ditambah grid AC-kabinet sambungan dengan anti-aliran balik dan pemeteran - solar-keluarga kotak pengedaran khusus.
Tapak / Kotak Agihan Kuasa Sementara
Tapak binaan-dan pengedaran acara: kepungan lasak, soket alur keluar, perlindungan RCD pada setiap cara, mudah alih atau tergelincir-dilekapkan.
Sekilas Pandang Spesifikasi Kotak Pengedaran
Semua kotak pengedaran adalah rutin-diuji sebelum penghantaran. Sijil bahan (-keluli gulung sejuk, SS304, bar bas kuprum) dan laporan ujian rutin dihantar dengan setiap pesanan. Pemeriksaan-pihak ketiga (SGS / BV / TÜV) dialu-alukan sebelum penghantaran.
| Parameter |
Kotak LV JXF |
Pemeteran PV GGD |
Kotak Luar JP |
Kotak Penggabung PV |
Persimpangan DFW-35kV |
| Voltan terkadar |
380 V / 400 V |
AC 380V |
380 V |
1000 V / 1500 V DC |
35 kV |
| Nilai semasa |
63 – 630 A |
250 – 800 A |
63 – 400 A |
setiap rentetan 15 – 20 A |
630 A |
| Masa yang singkat-tahan |
10 – 50 kA / 1s |
15 – 30 kA / 1s |
10 – 30 kA / 1s |
- |
20 kA / 2s |
| Ijazah perlindungan |
IP30 – IP54 |
IP30 – IP54 |
IP54 – IP65 |
IP65 |
IP33 |
| Kepungan |
Keluli-gelek sejuk / SS304 |
Keluli gulung-sejuk |
SS304 / keluli tergalvani |
Keluli-gelek sejuk / SS304 |
Keluli gulung-sejuk |
| Rawatan permukaan |
Salutan serbuk RAL 7035 |
Salutan serbuk RAL 7035 |
RAL 7035 / SS semula jadi |
Salutan serbuk RAL 7035 |
Salutan serbuk RAL 7035 |
| Busbar |
Kuprum (bersalut-tin) |
Kuprum (bersalut-tin) |
Kuprum (bersalut-tin) |
- (bercantum) |
Kuprum (bersalut-tin) |
| Suhu persekitaran |
-25 hingga +40 darjah |
-25 hingga +40 darjah |
-40 hingga +60 darjah |
-25 hingga +60 darjah |
-40 hingga +40 darjah |
| Kelembapan |
Kurang daripada atau sama dengan 90% (tiada pemeluwapan) |
Kurang daripada atau sama dengan 90% (tiada pemeluwapan) |
Kurang daripada atau sama dengan 95% (tiada pemeluwapan) |
0 – 95% |
Kurang daripada atau sama dengan 95% (purata harian Kurang daripada atau sama dengan 90%) |
| Ketinggian |
Kurang daripada atau sama dengan 2000 m |
Kurang daripada atau sama dengan 2000 m |
Kurang daripada atau sama dengan 2000 m |
Kurang daripada atau sama dengan 2000 m |
Kurang daripada atau sama dengan 1000 m |
| Piawaian |
IEC 61439, GB 7251 |
IEC 61439, GB 7251 |
IEC 61439, GB 7251 |
IEC 61439, GB/T 34936 |
Piawaian IEC / GB 35kV |
| Pensijilan |
CE, ISO 9001 |
CE, ISO 9001 |
CE, ISO 9001 |
CE, ISO 9001 |
CE, ISO 9001, ujian jenis |
Memilih Kotak Pengedaran yang Tepat mengikut Persekitaran
Pemilihan kotak pengedaran yang salah ialah punca #1 kegagalan pramatang. Gunakan matriks keputusan ini untuk memadankan persekitaran pemasangan anda dengan keluarga kotak pengedaran yang betul.
Dalaman-Kilang, Bangunan Komersial, Kediaman
- Disyorkan: JXF dinding-kotak pengedaran dipasang atau XL-21 lantai berdiri
- Perlindungan: IP30 – IP54 sudah memadai
- Penutup: sejuk-keluli bergulung dengan salutan serbuk RAL 7035
- Ciri utama: pelabelan litar jelas, pendawaian kemas, kebolehcapaian pemutus, meter berbilang-fungsi
Luar-Pantai, Gurun, Kelembapan Tinggi-
- Disyorkan: Kotak pengedaran bersepadu JP dengan kanopi hujan
- Perlindungan: IP54 – IP65 (wajib untuk luaran)
- Penutup: SS304 / keluli tergalvani,-pengedap pintu berganda, anti-pemanas pemeluwapan
- Ciri utama: garam-rintangan kabus, cat kalis UV-, palam bolong, lubang saliran
PV Solar-Utiliti-Skala & Atas Bumbung Komersial
- Bahagian DC: Kotak penggabung PV (1000V / 1500V), 2–24 rentetan, SPD Kelas I/II
- Bahagian AC: Kabinet sambungan grid PV dengan anti-aliran balik dan pemeteran
- Perlindungan: Penarafan luar IP65 wajib
- Ciri utama: Suis pengasing DC, pemantauan rentetan, perlindungan kilat, RS485 / Modbus
Rangkaian Kabel Utiliti & Grid Luar Bandar-35 kV
- Disyorkan: DFW-Kotak simpang kabel gaya Eropah 35 kV
- Fungsi: sambungan kabel, tee-mati, bercabang untuk pengagihan kuasa 35 kV
- Perlindungan: IP33 dalaman/luaran
- Ciri-ciri utama: semasa berkadar 630A, masa-pendek menahan 20 kA / 2s, sesuai untuk pemasangan-dinding
Piawaian Kotak Agihan yang Kami Patuhi
Antarabangsa (IEC)
- IEC 61439-1 - Rangkaian suis voltan-rendah dan pemasangan gear: Peraturan am (standard kotak pengedaran teras)
- IEC 61439-2 - Himpunan suis kuasa dan alat kawalan
- IEC 61439-3 - Papan pengedaran yang bertujuan untuk dikendalikan oleh orang biasa (DBO)
- IEC 61439-4 - Perhimpunan untuk tapak pembinaan (ACS)
- IEC 61439-5 - Perhimpunan untuk pengagihan kuasa dalam rangkaian awam (PBD)
- IEC 60529 - Darjah perlindungan yang disediakan oleh penutup (kod IP)
- IEC 62208 - Kepungan kosong untuk-suis voltan rendah dan pemasangan peralatan kawalan
Kebangsaan Cina (GB / GB-T)
GB 7251.1 - Alat suis voltan-rendah dan pemasangan peralatan kawalan: Peraturan am
GB 7251.3 - Papan pengedaran (DBO)
GB/T 34936 - Photovoltaic DC combiner-spesifikasi teknikal kotak
GB 4208 - Darjah perlindungan yang disediakan oleh penutup (kod IP)
GB/T 20641 - Kepungan kosong untuk-alat suis voltan rendah
Kotak Agihan lwn Papan Agihan lwn Panel Elektrik lwn Kotak Simpang
Pembeli dari wilayah yang berbeza menggunakan perkataan yang berbeza untuk peralatan yang sama - dan beberapa perkataan yang bunyinya serupa tidak boleh ditukar ganti. Jadual ini menjelaskan istilah sebelum anda menghantar pertanyaan kepada kami:
| Penggal |
Maksudnya |
| Kotak agihan / kotak DB |
Kepungan yang memisahkan satu bekalan masuk kepada berbilang litar keluar yang dilindungi. Istilah standard dalam pasaran IEC dan yang kami gunakan sepanjang halaman ini. |
| Papan pengedaran |
Fungsi yang serupa dengan kotak pengedaran - "DB" atau "papan pengedaran" adalah lebih biasa di UK / Komanwel / IEC-spesifikasi pasaran. |
| Panel elektrik / panel pemutus |
Istilah Amerika Utara-yang lebih luas meliputi perhimpunan pengedaran, perlindungan dan kawalan. Kotak agihan ialah satu jenis panel elektrik. |
| Unit pengguna / kotak fius |
Terminologi kotak pengedaran kediaman (UK / pemasangan lama) - kotak pengedaran terakhir yang menyuap lampu rumah dan litar soket. |
| Kotak simpang |
Melindungi sambungan kabel dan tee-hanya - ia tidak mengandungi pemutus dantidak bolehmenggantikan kotak pengedaran. (Kami juga membekalkan ini: IP65 SS304 / SS316.) |
| Kotak terminal |
Menyediakan titik penamatan untuk pendawaian motor atau instrumen; tiada litar-fungsi perlindungan. |
| Kabinet suis |
Pemasangan huluan-yang lebih tinggi (biasanya 12 – 40.5 kV) pada output pengubah. Lihat rangkaian kabinet suis kami - rakan kongsi huluan semula jadi bagi setiap kotak pengedaran. |
Saiz Kotak Agihan - Litar, Cara dan Peluasan Masa Depan
Di luar persekitaran, tiga nombor menentukan saiz kotak pengedaran anda:
| Keputusan |
Peraturan biasa |
| Bilangan cara (litar) |
Kira litar beban anda, kemudian tambah20 – 30% laluan gantiuntuk pengembangan masa hadapan. Cara standard: 4 / 6 / 8 / 12 / 18 / 24 / 30 / 36+ (Kepungan JXF / XL-21 berkembang dengan kiraan arah). |
| Penilaian pendapatan |
Jumlah semua litar keluar × faktor kepelbagaian (biasanya 0.7 – 0.9), dibundarkan kepada penarafan MCCB standard seterusnya: 63 / 100 / 160 / 250 / 400 / 630 A. |
| Tahap perlindungan sehala |
MCB hanya untuk cara pencahayaan / soket; RCBO di mana kakitangan menghubungi peralatan (30 mA); MCCB + penyentuh + beban terma untuk laluan motor; Jenis SPD 1+2 pada penerima untuk kotak agihan luar / PV. |
Tidak pasti bagaimana untuk saiznya? Hantar senarai beban anda - walaupun senarai yang kasar - dan jurutera kami akan mengembalikan konfigurasi kotak pengedaran yang lengkap (cara, penilaian pemutus, saiz bar bas, dimensi kepungan) dalam masa 24 jam, secara percuma.
Kilang-Harga Langsung
Kami mengeluarkan kepungan, membengkokkan bar bas tembaga dan memasang kotak pengedaran - semuanya dalam satu kilang. Tiada dagangan-penanda syarikat.
OEM / ODM penuh
Dimensi bukan{0}}standard, litar tersuai, jenama dan pelabelan anda. Kami menyesuaikan kotak pengedaran dengan lukisan anda, bukan sebaliknya.
Busbar Tembaga & Komponen Berjenama
Tiada aluminium atau pengecilan . 100% bar bas tembaga sebagai standard. Pemutus / meter berjenama (CHINT, Delixi, ABB, Schneider pilihan).
Pelbagai-Kepakaran Alam Sekitar
Dalam, luar, pantai, suria, perlombongan, tropika, padang pasir - kami telah menghantar kepada mereka semua dan mengetahui perkara yang gagal dahulu dalam setiap satu.
Satu-Pembekal Elektrik Sehenti
Pasangkan kotak pengedaran anda dengan kabinet suis dan pengubah kami dari kilang yang sama - PO tunggal, FAT tunggal, pengangkutan tunggal.
Pembungkusan Layak Laut & Penghantaran Cepat
Eksport-sarung papan lapis standard, kurungan bertetulang, pembungkusan vakum. Logistik dari pintu-ke-pintu dengan 30+ penghantar fret yang telah ditetapkan.
Perlukan Senarai Harga Kotak Agihan Hari Ini?
Hantarkan lukisan skematik anda, kuantiti yang diperlukan dan pelabuhan destinasi. Jurutera jualan kami akan membalas dengan sebut harga lengkap dalam masa 24 jam - termasuk pelan FAT, senarai pembungkusan dan anggaran pengangkutan laut. Kajian pendawaian percuma oleh jurutera kami disertakan.
E-mel Pasukan Peti Pengedaran Kami
1. Apakah perbezaan antara kotak agihan dan kabinet suis?
Kotak agihan ialah penutup-}akhir-talian yang mengagihkan kuasa kepada beban tertentu (litar lampu, pemula motor, rentetan PV, dll.) - biasanya berkadar 380 / 400V dan di bawah 1000A. Kabinet suis ialah pemasangan-yang lebih tinggi (selalunya 12kV+) yang digunakan pada output pengubah atau hulu kotak agihan. Ia adalah produk pelengkap dalam rantaian pengedaran kuasa yang sama.
2. Apakah kotak penggabung PV, dan berapa banyak rentetan yang boleh digabungkan?
Kotak penggabung PV ialah kotak agihan sisi-DC yang digunakan dalam loji tenaga suria. Ia menggabungkan 2 hingga 24 rentetan PV (konfigurasi biasa: 8 / 12 / 16 / 20 / 24-masuk / 1-keluar), dengan perlindungan fius DC, perlindungan lonjakan, pengasing DC dan pemantauan rentetan pilihan. Penarafan: 1000V DC (kediaman / komersial) dan 1500V DC (skala utiliti).
3. Bolehkah saya menggunakan kotak pengedaran JXF di luar rumah?
JXF standard diberi penarafan IP30 – IP54 dan bertujuan untuk pemasangan dalaman / terlindung. Untuk persekitaran luar atau basah, pilih kotak pengedaran bersepadu JP (IP54 – IP65) dengan kanopi hujan,-pengedap pintu berganda dan kepungan SS304. Kami juga menawarkan kotak simpang kalis cuaca keluli tahan karat IP65-untuk penamatan kabel di tapak pantai.
4. Apakah kotak pengedaran bersepadu luar JP?
Kotak pengedaran JP menyepadukan pemeteran, pengedaran, perlindungan dan pampasan kuasa reaktif dalam satu-kandang berkadar luar. Ia digunakan secara meluas dalam menaik taraf grid luar bandar, pengairan pertanian, dan sistem lampu jalan. Penarafan standard: 380V, 63–400A, IP54 – IP65, dengan pilihan untuk kepungan SS304.
5. Apakah perbezaan antara kotak simpang kabel DFW-12 dan DFW-35 kV?
DFW-12 ialah kotak simpang kabel gaya Eropah-12 kV untuk rangkaian kabel voltan-sederhana. DFW-35 dinilaikan 35 kV dan digunakan dalam rangkaian pengedaran utama 35 kV. Kedua-duanya dipasang{14}di dinding, menggunakan penyambung kabel berbolt gaya Eropah dan mematuhi piawaian DIN47636 / setara. Nilai semasa 630A, tahan masa singkat 20 kA / 2s.
