Minyak 1500kVA-Pengubah Terendam: Kaedah Pendawaian Standard

Dalam sistem kuasa moden,Untuk Apa Kaedah Pendawaian StandardPengubah Jenis Terendam Minyak 1500kVAialah topik kritikal untuk memastikan pemasangan selamat, pengendalian yang cekap dan kebolehpercayaan-jangka panjang.



PadaGNEE, kami adalah pengilang pengubah profesional yang ditubuhkan pada tahun 2008, mengkhusus dalam transformer tenggelam minyak, bekas tekanan dan bahan keluli. Dengan keupayaan OEM/ODM yang kukuh, kawalan kualiti yang ketat dan pengalaman projek global, kami menyediakan sokongan teknikal yang lengkap dari reka bentuk hingga pemasangan.



Kaedah pendawaian pengubah tenggelam minyak 1500kVA secara langsung memberi kesan kepada prestasi, keselamatan dan kecekapan penyelenggaraan. Memahami amalan pendawaian standard membantu mengurangkan kerosakan elektrik, meningkatkan pengagihan beban dan memastikan pematuhan dengan piawaian antarabangsa.





Gambaran Keseluruhan Konfigurasi Pendawaian untuk Transformer Jenis Terendam Minyak 1500kVA

Kaedah pendawaian standard merujuk kepada bagaimana belitan primer dan sekunder disambungkan kepada sistem kuasa. Konfigurasi biasa termasuk:

• Sambungan sisi voltan tinggi (HV).
• Sambungan sisi voltan rendah (LV).
• Sistem pembumian
• Litar perlindungan dan kawalan



Kumpulan vektor yang paling banyak digunakan untuk pengubah pengedaran 1500kVA ialah Dyn11, yang menampilkan penindasan harmonik yang unggul, kebolehsuaian beban seimbang dan keselamatan operasi berbanding dengan konfigurasi tradisional.Definisi Pendawaian Terperinci, Skim Alternatif dan Spesifikasi Pendawaian Penuh Pada-Tapak (Ditambah & Ditulis Semula)



1. Kumpulan Vektor Dyn11 Definisi Lengkap & Logik Pendawaian Standard (Arus Perdana untuk Transformer 1500kVA)

• D (Sambungan Delta Sisi HV): Belitan voltan tinggi-disambungkan dalam gelung segitiga tertutup. Struktur ini menapis dengan berkesan-arus harmonik, menstabilkan voltan grid dan disesuaikan sepenuhnya kepada talian masuk voltan sederhana 10kV-untuk stesen pengedaran industri dan komersial. Tiada titik neutral dikhaskan pada bahagian-voltan tinggi.
• y (Sambungan Bintang Sisi LV): Penggulungan voltan-rendah menggunakan sambungan bintang, memadankan sistem pengagihan kuasa 0.4kV tiga-konvensional untuk memenuhi permintaan bekalan kuasa industri dan awam.
• n (Terminal Neutral LV): Terminal neutral utama-keluar bebas dikonfigurasikan untuk membentuk sistem bekalan kuasa wayar 3-fasa 4-standard, menyokong operasi bercampur beban satu fasa dan beban seimbang tiga fasa.
• 11 (Piawai Sudut Fasa): Mewakili prinsip fasa-jam pendawaian pengubah. Fasa voltan talian voltan-rendah ketinggalan-voltan talian voltan tinggi sebanyak 30 darjah (kedudukan vektor jam 11). Pendawaian standard ini mempunyai galangan jujukan sifar-yang rendah, toleransi yang kuat untuk tiga-beban tidak seimbang fasa dan merupakan piawaian wajib untuk projek pengubah pengedaran 1500kVA baharu.



2. Skim Alternatif Yyn0: Perbezaan Pendawaian & Had Aplikasi

Yyn0 merujuk kepada-sambungan bintang voltan tinggi + sambungan bintang voltan-rendah dengan garis neutral, dengan perbezaan fasa 0 darjah antara voltan primer dan sekunder.

Berbeza dengan pendawaian Dyn11, Yyn0 mempunyai sifar-impedans jujukan yang lebih tinggi, prestasi penindasan harmonik yang lemah dan tidak dapat menahan beban tidak seimbang-tempoh tiga-panjang.

Disebabkan oleh kecacatan teknikal yang jelas, skim ini hanya terpakai untuk projek pengubahsuaian grid lama. Semua transformer tenggelam minyak 1500kVA yang baru dipasang-mengguna pakai pendawaian standard Dyn11 bersatu.





Kepentingan Kaedah Pendawaian Standard untuk Transformer Jenis Terendam Minyak 1500kVA

Pendawaian yang betul memastikan:

• Penghantaran kuasa yang selamat
• Pengagihan beban seimbang
• Mengurangkan kehilangan tenaga
• Perlindungan terhadap litar pintas

Pendawaian yang salah boleh menyebabkan kerosakan peralatan atau bahaya operasi.





Sambungan Sisi HV untuk Transformer Jenis Terendam Minyak 1500kVA

Bahagian voltan tinggi biasanya disambungkan kepada bekalan kuasa 10kV, 11kV atau 33kV:

• Gunakan saiz kabel dan tahap penebat yang sesuai
• Pastikan urutan fasa yang betul (A-B-C)
• Pasang penahan lonjakan untuk perlindungan voltan lampau
• Sambung melalui suis atau pemutus litar

Pendawaian HV yang betul adalah penting untuk kestabilan dan keselamatan sistem.



Keperluan Perlindungan HV dalam Kaedah Pendawaian Standard untuk Transformer Jenis Terendam Minyak 1500kVA

Peranti perlindungan termasuk:

• Penangkap kilat
• Perlindungan fius atau pemutus litar
• Transformer semasa (CT) untuk pemantauan

Komponen ini menghalang kerosakan daripada kerosakan elektrik.

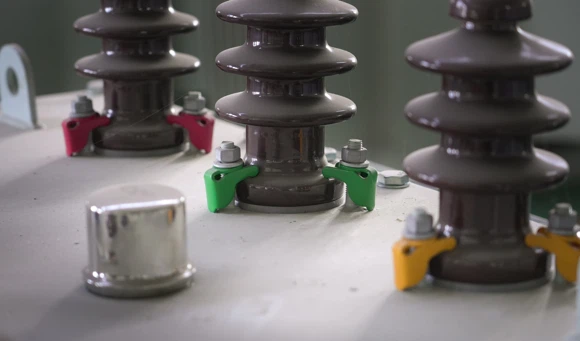

Sambungan terminal voltan tinggi-transformer





Sambungan Sisi LV untuk Transformer Jenis Terendam Minyak 1500kVA

Bahagian voltan rendah biasanya disambungkan kepada sistem pengedaran 0.4kV:

• Gunakan bar bas atau kabel dengan kapasiti arus yang mencukupi
• Pastikan pembumian neutral yang betul
• Kekalkan penjajaran fasa yang betul
• Sambung ke panel pengedaran atau pusat beban

Pendawaian LV yang boleh dipercayai memastikan penghantaran kuasa yang cekap kepada pengguna akhir.



Pengagihan Beban dalam Kaedah Pendawaian Standard untuk Transformer Jenis Terendam Minyak 1500kVA

Pengagihan beban seimbang adalah penting:

• Elakkan ketidakseimbangan fasa
• Pantau arus beban dengan kerap
• Elakkan lebihan beban pada mana-mana fasa tunggal

Pengurusan beban yang betul meningkatkan kecekapan dan jangka hayat transformer.



Sambungan busbar voltan rendah{{0} pengubah





Keperluan Pembumian untuk Transformer Jenis Terendam Minyak 1500kVA

Pembumian memastikan keselamatan elektrik:

• Tanahkan tangki pengubah
• Ground titik neutral (jika berkenaan)
• Gunakan-sistem pembumian rintangan rendah

Pembumian yang berkesan menghalang kejutan elektrik dan kerosakan peralatan.



Pemeriksaan Pembumian dalam Kaedah Pendawaian Standard untuk Transformer Jenis Terendam Minyak 1500kVA

Pemeriksaan biasa termasuk:

• Mengukur rintangan pembumian
• Memeriksa sambungan pembumian
• Memastikan pengalir bebas-karat

Penyelenggaraan pembumian yang betul adalah penting untuk pematuhan keselamatan.





Pendawaian Litar Perlindungan untuk Transformer Jenis Terendam Minyak 1500kVA

Sistem perlindungan termasuk:

• Perlindungan arus lebih
• Perlindungan pembezaan
• Peranti pemantauan suhu

Sistem ini mengesan kerosakan dan mengasingkan pengubah dengan cepat.



Pendawaian Kawalan dalam Kaedah Pendawaian Standard untuk Transformer Jenis Terendam Minyak 1500kVA

Pendawaian kawalan menghubungkan peranti pemantauan dan kawalan:

• Penunjuk suhu
• Penunjuk aras minyak
• Penggera dan litar perjalanan

Pendawaian kawalan yang tepat memastikan-pemantauan masa sebenar dan operasi yang selamat.



Panel ujian kilang pengubah





Parameter	Nilai
Kapasiti Dinilai	1500 kVA
Voltan Utama	10kV / 11kV / 33kV
Voltan Sekunder	0.4kV
Kumpulan Vektor	Dyn11 / Yyn0
Kekerapan	50Hz / 60Hz
Voltan Impedans	6% – 10%
Kaedah Penyejukan	ONAN / ONAF
Tahap Penebat	Piawaian IEC
Jenis Pembumian	Pembumian Pepejal / Rintangan
Peranti Perlindungan	CT, PT, Relay





Keupayaan Pengilangan Profesional untuk Pengubah Jenis Terendam Minyak 1500kVA

• Lebih 18 tahun pengalaman industri
• Barisan pengeluaran termaju dan kemudahan ujian
• Pematuhan ketat kepada piawaian IEC/ANSI
• Keupayaan R&D dan penyesuaian yang kukuh



Perkhidmatan Global & Sokongan Teknikal untuk Transformer Jenis Terendam Minyak 1500kVA

• Penghantaran cepat dan pembungkusan selamat
• Panduan pemasangan dan pendawaian
• Sokongan teknikal selepas-jualan
• Penyelesaian tersuai untuk industri yang berbeza

Kami membantu pelanggan mengoptimumkan kecekapan pemasangan dan mengurangkan-kos operasi jangka panjang.





KefahamanApakah Kaedah Pendawaian Standard untuk Transformer Jenis Terendam Minyak 1500kVAadalah penting untuk memastikan pemasangan yang selamat, operasi yang stabil dan hayat perkhidmatan yang panjang. Daripada sambungan voltan tinggi dan voltan rendah kepada sistem pembumian dan perlindungan, setiap butiran pendawaian memainkan peranan penting dalam prestasi keseluruhan.



Minta Sebut Harga



👉 Mencari-pengubah rendam minyak 1500kVA berkualiti tinggi atau sokongan pendawaian profesional? Hubungi GNEE hari ini untuk mendapatkan penyelesaian tersuai dan sebut harga terbaik!



Apakah masa pemasangan untuk pengubah tenggelam minyak 1500kVA?
Pemasangan transformer tenggelam minyak 1500kVA biasanya mengambil masa satu hingga tiga hari bergantung pada kesediaan dan kerumitan tapak.



Apakah kecekapan Transformer Rendam Minyak Tiga Fasa 1500kVA?
Transformer Rendam Minyak Tiga Fasa 1500kVA biasanya mencapai kecekapan 98% hingga 99%, bergantung pada keadaan beban dan kualiti reka bentuk.



Apakah hayat perkhidmatan transformer tenggelam minyak 1500kVA?
Transformer rendam minyak 1500kVA yang diselenggara dengan baik-boleh beroperasi dengan pasti selama 20 hingga 30 tahun atau lebih lama.



Apakah penyelenggaraan yang diperlukan untuk transformer berisi minyak 1500kVA?
Penyelenggaraan termasuk pemeriksaan paras minyak biasa, ujian kualiti minyak, analisis gas terlarut, pemeriksaan sesendal dan pengedap, dan pembersihan radiator.



Berapa kerapkah transformer berisi minyak 1500kVA harus diperiksa?
Pemeriksaan rutin disyorkan setiap 6 hingga 12 bulan, manakala penyelenggaraan menyeluruh perlu dilakukan setiap 2 hingga 3 tahun.
