Bagaimana untuk Mengawal Kebocoran Minyak & Tekanan dalam Tangki Transformer Isi Minyak 1500kVA?

Kebocoran minyak dan tekanan tidak terkawal ialah dua punca paling biasa kegagalan pramatang dalam peralatan kuasa berisi cecair-. Jika anda tidak tahucara mengawal kebocoran minyak & tekanan dalam aTangki Transformer Isi Minyak 1500kVA, pelaburan anda berisiko denda alam sekitar, masa henti yang tidak dirancang, dan juga keretakan tangki bencana.



Sebagai pengilang yang diperakui ISO9001:2015 dengan pengalaman lebih 18 tahun dan kilang pintar 30,000㎡, GNEE telah merekayasa beribu-ribu tangki yang kekal -percuma bocor selama 25+ tahun. Dalam panduan komprehensif ini, kami mendedahkan kaedah terbukti-daripada kimpalan robotik kepada peranti pelepasan tekanan-yang memastikan andaTransformer Isi Minyak 1500kVAberoperasi dengan selamat dalam semua keadaan.

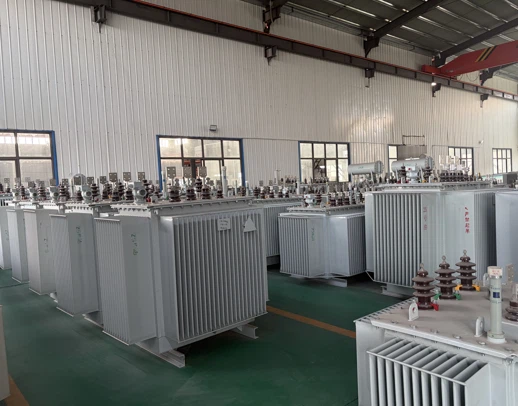

Gudang kilang GNEE dengan tangki Transformer Isi Minyak 1500kVA sedia untuk penghantaran





Kefahamancara mengawal kebocoran minyak & tekanan dalam tangki Transformer Isi Minyak 1500kVAbermula dengan mengenali akibat kegagalan. Tangki bukan bekas pasif-ia adalah bekas tekanan dinamik tertakluk kepada pengembangan haba, getaran dan tegasan dielektrik.



Kos Kebocoran Minyak yang Tinggi

Malah lubang jarum-kebocoran dalam aTangki Transformer Isi Minyak 1500kVAmembawa kepada:



• Pecahan dielektrik: Oil level drops, exposing windings to air and moisture, which reduces insulation strength from >40 kV/mm kepada<10 kV/mm.
• Hukuman alam sekitar:Tumpahan minyak mencetuskan denda kawal selia (EPA, agensi tempatan) dan pemulihan yang mahal.
• Masa henti operasi:Mengesan dan membaiki kebocoran selalunya memerlukan -memberi tenaga kepada pengubah, menghentikan keseluruhan kemudahan anda.
• Risiko kebakaran:Minyak bocor berhampiran radiator panas atau sambungan elektrik mewujudkan bahaya kebakaran yang teruk.



Bahaya Tekanan Tidak Terkawal

Semasa pengubah beroperasi, suhu minyak meningkat daripada ambien (cth, 20 darjah ) kepada lebih 100 darjah di tempat panas. Isipadu minyak mengembang kira-kira 5-7%.



Tanpa sepatutnyakawalan tekanan, tangki mengalami:

• Membonjol atau ubah bentuk kekal:Kitaran tekanan berulang keluli kelesuan.
• Penyemperitan gasket:Tekanan tinggi memaksa gasket lembut keluar dari sambungan bebibir.
• Tangki pecah:Dalam kejadian yang jarang berlaku (kesalahan arka dalaman), pancang tekanan boleh meletupkan tangki, menyebabkan serpihan dan kebakaran minyak.



Keperluan Kawal Selia & Insurans

Kebanyakan syarikat insurans industri dan kod grid mandat didokumenkankebocoran minyak dan kawalan tekananlangkah-langkah. Transformer tanpa injap pelega tekanan (PRV) berfungsi atau dengan kebocoran tangisan yang boleh dilihat akan gagal dalam pemeriksaan dan mungkin membatalkan jaminan.

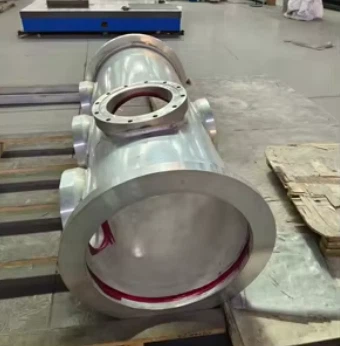

Kimpalan tangki untuk Transformer Isi Minyak 1500kVA





Anda tidak boleh mengawal kebocoran selepas tangki dibina dengan buruk.Cara mengawal kebocoran minyak & tekananbermula dengan reka bentuk tangki yang betul dan proses pembuatan. GNEE mengikut protokol yang ketat.



Pemilihan Bahan & Pengiraan Ketebalan

• Gred keluli:Kami menggunakan keluli tergelek-panas Q235B (atau keluli tahan karat 304/316 untuk persekitaran yang menghakis). Ketebalan dinding tangki dikira berdasarkan tekanan maksimum yang dijangkakan (biasanya 0.7–0.8 bar) ditambah faktor keselamatan 3×.
• Perlindungan kakisan: Internally, tanks are coated with epoxy or oil-resistant paint. Externally, we apply primer + topcoat (RAL colors) with a dry film thickness >120 μm.



Kimpalan Robotik – Menghapuskan Ralat Manusia

Semua jahitan panjang (badan tangki, plat bawah, bebibir penutup) dikimpal menggunakankimpalan MIG/MAG robotik. Faedah termasuk:

• Kedalaman penembusan yang konsisten (tiada kimpalan sejuk).
• Tiada keliangan atau kemasukan sanga.
• Parameter boleh berulang merentasi berbilang tangki.

Pemeriksaan jahitan kimpalan melalui ujian dye penetrant (PT) atau radiografik (RT) pada kumpulan sampel.



100% Protokol Pengujian Kebocoran

SetiapTangki Transformer Isi Minyak 1500kVAmeninggalkan bengkel GNEE menjalani:

• Tekanan dengan udara keringkepada 0.3 bar di atas tekanan operasi biasa.
• Rendam dalam tangki airselama sekurang-kurangnya 30 minit.
• Pemeriksaan visualuntuk sebarang aliran buih.
• Pengesanan kebocoran helium(pilihan untuk pelanggan kritikal) untuk mencari kebocoran sekecil 1×10⁻⁵ mbar·L/s.
• Hanya kereta kebal dengan pembentukan gelembung sifar yang melepasi pintu QC kami.



Reka Bentuk Bebibir & Penutup



Penutup rata dengan bolt yang tidak mencukupi adalah punca kebocoran biasa. GNEE menggunakan:

• Bebibir bertetulangdengan minimum 16 bolt untuk penutup tangki 1500kVA.
• Ketepatan-alur gasket bermesinuntuk mengelakkan penyemperitan sisi.
• Kancing keluli tahan karatdengan pelinciran anti-menangkap untuk tork yang konsisten.





Malah tangki yang dikimpal dengan sempurna akan bocor jika gasket gagal. Menguasaicara mengawal kebocoran minyak & tekananmemerlukan pemilihan bahan gasket yang betul dan kaedah pemasangan.



Pemilihan Bahan untuk Minyak Transformer

Tidak semua getah tahan minyak transformer. GNEE menggunakan:

• NBR (Getah Nitril Butadiena):Pilihan standard, rintangan minyak yang sangat baik, julat suhu -40 darjah hingga +120 darjah .
• FKM (Fluorocarbon / Viton®):Untuk aplikasi-suhu atau bahan kimia-tinggi, julat -20 darjah hingga +200 darjah .
• Buih silikon (untuk diafragma konservator):Fleksibiliti tinggi dan set mampatan rendah.

Kami mengelakkan getah asli atau EPDM, yang membengkak dan merosot dalam minyak mineral.



Gasket Geometri & Mampatan

Gasket bukan sekadar jalur getah. Jurutera GNEE menentukan:

• Keratan-:Profil segi empat tepat atau cincin O-bergantung pada reka bentuk bebibir.
• Nisbah mampatan:20–25% daripada ketebalan asal. Terlalu sedikit mampatan=laluan bocor; terlalu banyak=retak gasket.
• Urutan tork:Bolt diketatkan dalam corak bintang kepada 80% daripada kekuatan alah menggunakan sepana tork yang ditentukur. Kami menyediakan spesifikasi tork pada papan nama.



Selang Penggantian

Malah usia gasket terbaik. GNEE mengesyorkan:

• Pemeriksaan setiap 2 tahununtuk rekahan atau pengerasan yang kelihatan.
• Penggantian setiap 10-12 tahununtuk gasket NBR.
• Penggantian setiap 15-20 tahununtuk gasket FKM.





Reka bentuk pasif (keluli tebal, gasket yang baik) tidak mencukupi.Cara mengawal kebocoran minyak & tekananjuga memerlukan peranti aktif yang bertindak balas terhadap keadaan yang berubah-ubah.



Injap Pelega Tekanan (PRV)

SetiapTangki Transformer Isi Minyak 1500kVAmesti mempunyai spring-yang dimuatkan PRV. Injap sumber GNEE dengan:

• Tetapkan tekanan:0.7–0.8 bar (boleh laras).
• Tekanan putar semula:Dalam 70% tekanan yang ditetapkan untuk mengelakkan tangisan berterusan.
• Penunjuk visual:Bendera merah atau pin timbul-ke atas menunjukkan bahawa injap telah beroperasi.

Penutup pengedap:Menghalang kemasukan lembapan sambil membenarkan pengudaraan.



Geganti Tekanan Mengejut (SPR)

For internal arc faults (rare but catastrophic), pressure rises at rates >1 bar/ms. SPR menghalang pemutus litar hulu dalam masa 2–3 milisaat, mengehadkan kerosakan. GNEE menawarkan geganti Buchholz digabungkan dengan fungsi SPR.



Sistem Konservator Minyak (Untuk Tangki Tertutup)

Kebanyakan transformer 1500kVA menggunakan atangki konservatordipasang di atas tangki utama. Apabila minyak mengembang, ia mengalir ke konservator. Komponen utama:

• Diafragma atau pundi kencing:Mengasingkan minyak daripada udara ambien, menghalang pengoksidaan dan kemasukan lembapan.
• Dehidrasi pernafasan:Mengandungi gel silika untuk mengeringkan sebarang udara yang memasuki konservator.
• Tolok aras minyak magnetik:Menyediakan bacaan jauh paras minyak.

Tanpa konservator (reka bentuk tertutup rapat), tangki mesti menahan tekanan pengembangan penuh, yang meningkatkan risiko kebocoran.



Pemutus Vakum / Anti-Injap Vakum

Apabila pengubah menyejuk atau tidak-tenaga, minyak mengecut, menghasilkan vakum. Tanpa pemutus vakum, tangki boleh runtuh ke dalam atau menyedut udara lembap melalui kebocoran kecil. GNEE memasang injap-sehala yang dibuka pada -0.2 bar untuk memasukkan udara kering.





Teori tidak mencukupi. GNEE mengesahkan setiapTangki Transformer Isi Minyak 1500kVAdengan rejim ujian yang ketat.

Ujian	Kaedah	Kriteria Penerimaan	Kekerapan
Pemeriksaan visual jahitan kimpalan	VT (Pengujian Visual) mengikut ISO 17637	Tiada retak, keliangan, atau undercut	100% jahitan
Ujian penembus pewarna	PT (Pengujian Penetrant) mengikut ISO 3452	Tiada tanda merah	10% jahitan panjang
Ujian kebocoran tekanan udara	Tangki bertekanan hingga 0.3 bar, tenggelam	Sifar buih selama 30 min	100% tangki
Ujian kebocoran helium (pilihan)	Semburan helium + spektrometer jisim	< 1×10⁻⁵ mbar·L/s	Dengan permintaan pelanggan
Ujian injap pelega tekanan	Sumber udara yang ditentukur + tolok tekanan	Dibuka pada tekanan yang ditetapkan ±0.05 bar	100% injap
Ujian vakum	Kosongkan tangki kepada 50 Pa mutlak	Kenaikan tekanan <100 Pa dalam 1 jam	100% tangki





Di bawah ialah parameter standard untuk GNEETangki Transformer Isi Minyak 1500kVAdireka bentuk untuk kebocoran sifar dan pengurusan tekanan yang selamat.

Parameter	Spesifikasi Standard GNEE	Nota
Bahan tangki	Q235B keluli tergelek-panas	Keluli tahan karat 304/316 pilihan
Ketebalan dinding (badan)	6 mm (min)	Dikira setiap ASME Bahagian VIII
Ketebalan dinding (penutup)	10 mm (min)	Diperkukuh untuk ketegaran bebibir
Proses kimpalan	Robotik MIG/MAG	100% diperiksa secara visual
Tekanan ujian kebocoran	0.3 bar (udara di bawah air)	Sifar buih selama 30 min
Titik set injap pelega tekanan	0.7 – 0.8 bar	Boleh laras, dengan penunjuk visual
Titik set pemutus vakum	-0.2 bar	Injap-sehala
Jenis konservator	Diafragma atau pundi kencing	Menghalang minyak-sentuhan udara
Kapasiti pernafasan dehidrasi	1.5 kg silika gel	Warna{0}}menunjukkan jenis
Bahan gasket	NBR (standard) / FKM (pilihan)	Julat suhu -40 darjah hingga +120 darjah
Perlindungan kakisan (luaran)	Primer epoksi + lapisan atas poliuretana	>120 μm DFT, warna RAL
Perlindungan kakisan (dalaman)	Salutan epoksi{0}}kalis minyak	Pilihan untuk minyak yang agresif
Standard rujukan	IEC 60076-1, ANSI C57.12.00	Laporan ujian penuh disediakan
Waranti	12 bulan terhadap kebocoran	Sokongan teknikal seumur hidup





Berapa kerapkah saya perlu menguji tekanan tangki Transformer Isi Minyak 1500kVA saya?
GNEE mengesyorkan ujian kebocoran tekanan udara penuh setiap 5 tahun semasa penyelenggaraan yang dirancang. Untuk pemasangan kritikal, ujian helium sniff tahunan dinasihatkan.



Bolehkah saya membaiki kebocoran yang dikimpal di tapak?
Hanya jika anda mengalirkan minyak, bersihkan dengan gas lengai, dan gunakan pengimpal yang bertauliah. Kebanyakan pembaikan lapangan gagal. GNEE mengesyorkan menghantar tangki ke bengkel untuk kimpalan dan rawatan haba yang betul.



Apakah punca kegagalan gasket yang paling biasa?
Tork bolt tidak sekata (lebih-mengetatkan pada satu sisi) dan penuaan terma (pengerasan). Gunakan sepana tork dan gantikan gasket setiap 10-12 tahun.



Adakah GNEE menawarkan injap pelega tekanan pengubahsuaian untuk pengubah lama?
ya. Kami boleh membekalkan PRV, pemutus vakum dan kit konservator dengan bebibir penyesuai agar sesuai dengan bukaan tangki sedia ada. Hubungi kami dengan lukisan tangki anda.



Apakah yang berlaku jika gel silika penyahhidratan pernafasan menjadi merah jambu?
Ia tepu dengan kelembapan. Gantikan atau jana semula (bakar pada suhu 120 darjah selama 4 jam). Alat pernafasan merah jambu membenarkan udara lembap masuk ke dalam konservator, yang akhirnya akan mencemari minyak.





Mengetahuicara mengawal kebocoran minyak & tekanan dalam tangki Transformer Isi Minyak 1500kVAadalah penting untuk melindungi aset anda, orang ramai dan alam sekitar. Daripada kimpalan robotik dan ujian kebocoran 100% kepada gasket yang dinyatakan dengan betul, injap pelega tekanan dan sistem konservator, setiap butiran penting. Tangki yang bocor atau pecah akan menelan kos yang jauh lebih tinggi daripada pelaburan awal dalam kejuruteraan berkualiti.
