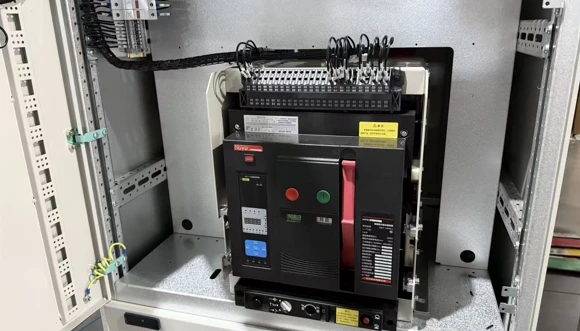

GCS Rendah-Gear Suis Boleh Tarik Voltan
Nilai Arus: Kurang daripada atau sama dengan 4000A
Singkat-Masa Tahan:80 kA / 1s
Perlindungan: IP30 / IP40
Piawaian:IEC 61439
Laci/Kabinet: Sehingga 22
Ada soalan? Wakil jualan GNEE tersedia untuk sembang langsung sekarang
Hantar E-mel:sales@gneeelectric.com
Tel:+8615824687445
Henan GNEE Electric Co., Ltd. ialah salah satu pengeluar dan pembekal alat suis boleh ditarik balik voltan rendah gcs yang paling boleh dipercayai di China. Jika anda akan membeli peralatan suis boleh tarik keluar voltan rendah gcs tersuai buatan China, dialu-alukan untuk mendapatkan sebut harga daripada kilang kami. Produk berkualiti dan harga berpatutan disediakan.
Apakah GCS Rendah-Gear Suis Boleh Tarik Voltan?
GCS rendah-alat suis boleh ditarik balikialah sistem kabinet pengagihan kuasa modular yang direka bentuk untuk litar AC 3 fasa yang beroperasi pada 50/60 Hz, dengan voltan kerja berkadar 380V, 400V, 600V atau 690V dan arus berkadar sehingga 4000A. Ciri yang menentukan jenis GCS ialah cirinyareka bentuk laci boleh ditarik balik- unit berfungsi ditempatkan dalam modul laci piawai yang boleh dimasukkan, diuji dan ditarik balik tanpa-memberi tenaga pada keseluruhan papan suis.
Pada asalnya dibangunkan di China oleh kumpulan reka bentuk bersama di bawah bekas Jabatan Mekanikal Negeri dan pihak berkuasa kompeten industri kuasa, platform GCS dicipta untuk memenuhi permintaan pasaran kuasa domestik yang semakin meningkat sambil memadankan atau melebihi prestasi alat suis yang diimport. Hari ini, ia merupakan salah satu platform alat suis boleh ditarik balik voltan rendah yang paling banyak diterima pakai dalam pengagihan kuasa industri, digunakan merentas penjanaan kuasa, pemprosesan petrokimia, metalurgi, pembuatan tekstil dan-infrastruktur komersial bertingkat tinggi.
Alat suis GCS direka untuk tiga fungsi utama:
- Pengagihan kuasa- menerima, memeter dan mengagihkan kuasa elektrik daripada transformer kepada beban hiliran
- Kawalan berpusat motor (MCC)- memulakan, memberhentikan, melindungi dan mengawal motor industri pelbagai rating
- Pampasan kuasa reaktif- menyepadukan bank kapasitor untuk pembetulan faktor kuasa untuk meningkatkan kecekapan sistem
Apa yang membezakan GCS daripada alat suis jenis-tetap ialah keupayaannya untuk menyokong-persekitaran automasi tinggi dengan antara muka komputer, membolehkan pengendali kemudahan memantau dan mengawal pengagihan kuasa melalui SCADA dan sistem pengurusan bangunan.
Jenis penerangan
Perlukan alat suis GCS untuk projek anda?
Hantarkan kepada kami-gambar rajah garisan tunggal anda dan senarai muat - jurutera kami akan mengkonfigurasi reka letak kabinet GCS yang optimum dalam masa 24 jam.
Spesifikasi Teknikal GCS Switchgear
Jadual berikut menyatukan parameter elektrik dan mekanikal penuh bagi alat suis boleh ditarik balik voltan rendah GCS, yang disahkan terhadap ujian jenis IEC 61439 daripada berbilang pengeluar.
Parameter Elektrik
| Parameter | Spesifikasi |
|---|---|
| Voltan kerja berkadar (Ue) | AC 380V / 400V / 600V / 690V |
| Voltan penebat berkadar (Ui) | 660V / 1000V |
| Kekerapan dinilai | 50 Hz / 60 Hz |
| Bar bas mendatar - nilai semasa | Kurang daripada atau sama dengan 4000A (sehingga 5000A pilihan) |
| Nilai semasa - busbar menegak (MCC) | Kurang daripada atau sama dengan 1000A |
| Dinilaikan -masa yang singkat menahan arus (Icw) | 50 kA / 80 kA, 1 saat |
| Puncak terkadar menahan arus (Ipk) | 105 kA / 176 kA, 0.1 saat |
| Kuasa-voltan ujian frekuensi - litar utama | 2500V (1 min) |
| Kuasa-voltan ujian frekuensi - litar tambahan | 1760V – 2000V (1 min) |
| Voltan terkadar litar tambahan | AC 220V / 380V; DC 110V / 220V |
| Sistem busbar | 3-fasa 4-wayar (A, B, C, PEN) atau 3-fasa 5-wayar (A, B, C, PE, N) |
| Ijazah perlindungan | IP30 / IP40 (IP54 pilihan) |
Parameter Mekanikal dan Kabinet
| Parameter | Spesifikasi |
|---|---|
| Ketinggian kabinet (standard) | 2200 mm |
| Pilihan lebar kabinet | 400 / 600 / 800 / 1000 mm |
| Pilihan kedalaman kabinet | 600 / 800 / 1000 mm |
| Padang modul pemasangan bingkai | 20 mm (lubang pelekap φ9.2 mm) |
| Ketinggian modul asas laci | 160 mm |
| Siri saiz laci | 1/2 unit, 1 unit, 1.5 unit, 2 unit, 3 unit |
| Laci unit-penuh bagi setiap kabinet MCC | Sehingga 11 |
| Laci separuh-unit bagi setiap kabinet MCC | Sehingga 22 |
| Kedudukan operasi laci | Disambungkan, Ujian, Diputuskan (Ditarik balik) |
| Kehidupan mekanikal laci | Lebih daripada atau sama dengan 2,000 operasi |
| Bahan rangka kerja | Keluli profil 8MF (lubang φ9.2 mm ditebuk, modulus 20 mm / 100 mm) |
| Bahan busbar | TMY-T2 kuprum keras (timah-pilihan) |
| Rawatan permukaan | Salutan serbuk epoksi, RAL 7035 |
| Borang perhimpunan | Struktur pemasangan penuh atau kimpalan separa (bingkai sisi + rel silang) |
Membandingkan pembekal? Dapatkan lembaran data penuh kami.
Muat turun lembaran data teknikal perkakas suis GCS yang lengkap dengan laporan ujian jenis, lukisan dimensi dan gambar rajah skema.
Struktur dan Komponen Alat Suis GCS
Kabinet GCS direka bentuk dengan aseni bina petak yang diasingkan- setiap kawasan fungsian utama diasingkan secara fizikal untuk memaksimumkan keselamatan, memudahkan penyelenggaraan dan mencegah penyebaran kesalahan antara bahagian.
Tiga-Reka Bentuk Petak
| petak | Fungsi | Ciri Reka Bentuk Utama |
|---|---|---|
| Ruang Unit Fungsi | Menempatkan modul laci boleh ditarik balik yang mengandungi pemutus litar, penyentuh dan peranti pelindung | Laci boleh ditukar ganti dalam spesifikasi yang sama - mana-mana unit saiz yang sepadan, penilaian semasa dan konfigurasi boleh ditukar tanpa pendawaian semula |
| Petak Busbar | Mengandungi bar bas utama mendatar dan busbar pengedaran menegak | Bar bas mendatar disusun di bahagian belakang kabinet untuk menahan daya elektrodinamik semasa -peristiwa litar - pintasan ukuran reka bentuk asas untuk kekuatan litar pintas tinggi- |
| Petak Kabel | Menampung kabel kuasa masuk dan keluar, pengubah arus, dan pendawaian tambahan | Direka untuk akses kabel yang mudah dari bahagian atas dan bawah, memudahkan pemasangan dan pemeriksaan |
Pembinaan Rangka Kerja
Rangka kerja utama menggunakanKeluli profil 8MF, ditebuk dengan lubang pelekap φ9.2 mm pada kedua-dua belah pada modulus 20 mm dan 100 mm. Corak lubang piawai ini membolehkan pemasangan fleksibel komponen, kurungan, dan rel laci pada selang masa yang tepat. Dua borang perhimpunan boleh didapati:
- Struktur pemasangan penuh- semua komponen diikat bersama, membenarkan pembongkaran untuk pengangkutan dan pengubahsuaian
- Struktur kimpalan separa- bingkai sisi dan rel silang dikimpal untuk ketegaran, manakala selebihnya menggunakan pemasangan berbolted
Sistem Busbar Tembaga Bertetulang
Alat suis GCS menggunakan TMY-T2 bas kuprum keras dengan permukaan yang dirawat-pengoksidaan. Untuk penilaian semasa melebihi 2500A,busbar mendatar bergandadigunakan, menggunakan dua atau empat konduktor setiap fasa untuk meningkatkan kapasiti tahan litar pintas-dan mengurangkan kenaikan suhu. Kuprum bersalut-tin tersedia sebagai pilihan untuk rintangan kakisan yang dipertingkatkan dan rintangan sentuhan yang lebih rendah.
Ciri dan Kelebihan Utama GCS Withdrawable Switchgear
Platform alat suis boleh ditarik balik voltan rendah GCS menawarkan enam kelebihan teras yang menjadikannya pilihan pilihan untuk pengedaran kuasa kritikal-misi:
Laci Modular Boleh Tukar
Sistem modular 160 mm menyokong 1/2, 1, 1.5, 2, dan 3-saiz laci unit. Unit berfungsi yang sepadan boleh ditukar ganti sepenuhnya - unit yang gagal boleh digantikan dalam beberapa minit oleh pengendali tanpa alat khusus.
Penyelenggaraan-Swap Panas
Unit laci boleh ditarik balik untuk pemeriksaan atau penggantian tanpa menutup sistem lengkap. Pengumpan lain terus beroperasi, secara mendadak mengurangkan masa min untuk pembaikan (MTTR) dan masa henti sistem.
Berbilang{0}}Saling Kunci Keselamatan
Saling mengunci mekanikal menghalang operasi yang salah: laci tidak boleh ditarik balik apabila pemutus ditutup, pemutus tidak boleh ditutup pada kedudukan pertengahan, dan port pemegang engkol disekat apabila pemutus utama HIDUP.
Operasi Tiga-Kedudukan
Setiap laci beroperasi dalam tiga kedudukan yang ditakrifkan dengan jelas - Bersambung, Menguji dan Diputuskan - dengan petunjuk kedudukan mekanikal yang boleh dilihat dan-maklum balas status berkod warna, membolehkan ujian pemutus selamat tanpa memberi tenaga pada litar utama.
Integrasi Sistem Pintar
Direka untuk persekitaran yang memerlukan automasi tinggi dan antara muka komputer. Menyokong integrasi SCADA, pemantauan jauh dan sistem kawalan pintar untuk automasi industri moden dan pengurusan bangunan.
Kekuatan Litar-Pendek Tinggi
Reka bentuk bar bas mendatar-yang dipasang di belakang dengan konduktor kuprum bertetulang tahan sehingga 80 kA-masa pendek dan arus puncak 176 kA, memastikan integriti struktur semasa kejadian kerosakan.
Ingin membandingkan ciri GCS dengan suis semasa anda?
Pasukan kejuruteraan kami akan menganalisis persediaan sedia ada anda dan menunjukkan kepada anda di mana alat suis boleh ditarik balik GCS meningkatkan kebolehpercayaan, keselamatan dan kecekapan penyelenggaraan.
Saiz & Kapasiti Laci
Berdasarkan ketinggian modul asas 160 mm, saiz laci berikut tersedia:
| Saiz Laci | Ketinggian | Aplikasi Biasa |
|---|---|---|
| 1/2 unit | 160 mm | Beban kecil, litar lampu, pemeteran |
| 1 unit | 320 mm | Penyumpan standard, kawalan motor kecil |
| 1.5 unit | 480 mm | Pemula motor sederhana, penyuap lebih besar |
| 2 unit | 640 mm | Pemula motor besar, bank kapasitor |
| 3 unit | 960 mm | Unit pendapatan, pemasangan pemutus besar |
Satu kabinet MCC boleh memuatkan sehingga11 laci unit-penuhatau22 separuh-laci unit, memberikan ketumpatan litar yang luar biasa dalam jejak yang padat.
GCS lwn GGD lwn MNS:-Perbandingan Alat Suis Voltan Rendah
Tiga jenis suis mendominasi pasaran suis-rendah China: GCS (boleh ditarik balik), GGD (tetap) dan MNS (boleh ditarik balik, asal Eropah). Memahami perbezaan adalah penting untuk memilih platform yang sesuai untuk aplikasi anda.
| Ciri | GCS (Boleh Tarik Balik) | GGD (Tetap) | MNS (Boleh Tarik Balik) |
|---|---|---|---|
| Asal reka bentuk | Reka bentuk bersama kebangsaan Cina | Reka bentuk kebangsaan China (penjimatan-tenaga) | ABB / asal Eropah |
| Jenis unit | Modul laci boleh ditarik balik | Membetulkan-komponen yang dipasang | Modul laci boleh ditarik balik |
| Penyelenggaraan-swap panas | Ya - laci ditarik balik di bawah beban pada unit lain | Tiada - memerlukan penutupan panel | Ya - serupa dengan GCS |
| Arus undian maksimum (bas mendatar) | 4000A (5000A pilihan) | 4000A (3150A biasa) | 4000A–5000A |
| Masa yang singkat-tahan | 50 / 80 kA | 50 / 80 kA | 50 / 65 / 80 kA |
| Ketinggian modul laci | 160 mm (1/2 hingga 3 unit) | Tiada - komponen tetap | 25 mm (lebih berbutir) |
| Litar maksimum setiap kabinet | 22 (separuh-laci unit) | Terhad mengikut saiz panel | 24+ (modul yang lebih kecil) |
| Pematuhan standard | IEC 61439, GB/T 7251 | IEC 61439, GB/T 7251 | IEC 61439, GB/T 7251 |
| Tahap kos | Sederhana | rendah | Sederhana-Tinggi |
| Terbaik untuk | Kemudahan kritikal yang memerlukan kebolehselenggaraan & fleksibiliti | Belanjawan-projek sensitif dengan keperluan pengedaran yang mudah | Projek yang memerlukan fleksibiliti modular yang tepat atau ekosistem ABB |
Bila hendak memilih GCS:Jika kemudahan anda memerlukan kebolehpercayaan yang tinggi, masa henti yang minimum, penyelenggaraan yang kerap, kefungsian pusat kawalan motor dan-automasi bersepadu - komputer, peralatan suis boleh ditarik balik GCS biasanya merupakan keseimbangan prestasi, kefleksibelan dan kos yang terbaik.
Masih membuat keputusan antara GCS, GGD dan MNS?
Pakar suis kami akan menilai keperluan projek anda - belanjawan, profil beban, strategi penyelenggaraan dan keperluan automasi - dan mengesyorkan jenis optimum dengan kos terperinci-analisis faedah.
Aplikasi GCS Rendah-Gear Suis Boleh Tarik Voltan
Kepelbagaian alat suis GCS menjadikannya sesuai untuk spektrum luas industri yang memerlukan pengagihan kuasa voltan rendah{0}}rendah yang boleh dipercayai:
- Loji Janakuasa & Pencawang
- Petrokimia & Penapisan
- Metalurgi & Keluli
- Pembuatan Tekstil
- Bangunan Bertingkat-Tinggi
- Pusat Data
- Operasi Perlombongan
- Kompleks Komersil
- Lapangan terbang
- Hospital
- Rawatan Air
- Pengangkutan Kereta Api
Dapatkan Penyelesaian Alat Suis GCS Tersuai Anda Hari Ini
Sama ada anda mereka bentuk pencawang baharu, menaik taraf papan suis yang sudah tua atau mendapatkan kabinet GCS untuk projek EPC - pasukan kejuruteraan kami sedia membantu. Hantarkan butiran projek anda kepada kami dan terima konfigurasi yang disesuaikan, sebut harga kompetitif dan perundingan teknikal tanpa sebarang kos.
Soalan Lazim
Alat suis boleh ditarik balik voltan rendah GCS mematuhi IEC 61439-1, IEC 61439-2, GB/T 7251 dan standard IEC 439-1 warisan. Ia telah diuji jenis untuk voltan tahan frekuensi kuasa (litar utama 2500V, litar tambahan 1760–2000V), arus tahan masa singkat (50/80 kA selama 1 saat), dan arus tahan puncak (105/176 kA selama 0.1 saat).
Apakah perbezaan antara alat suis GCS dan GGD?
GCS ialah alat suis (jenis-laci) boleh ditarik balik dengan laci modular boleh tukar ganti yang membenarkan-penyelenggaraan pertukaran panas tanpa penutupan sistem, menyokong sehingga 22 separuh-laci unit bagi setiap kabinet MCC. GGD ialah alat suis jenis-tetap di mana komponen dipasang pada tempatnya, menawarkan kos yang lebih rendah tetapi memerlukan penutupan untuk penyelenggaraan. GCS lebih disukai untuk aplikasi kritikal yang memerlukan kebolehpercayaan yang tinggi dan masa henti yang minimum.
Apakah nilai arus bagi alat suis GCS?
Bar bas mendatar bagi alat suis GCS dinilai sehingga 4000A (sesetengah pengeluar menawarkan sehingga 5000A), manakala bar bas menegak untuk aplikasi MCC dinilai sehingga 1000A. Arus tahan masa-singkat yang dinilai ialah 50 atau 80 kA selama 1 saat dan arus tahan puncak terkadar ialah 105 atau 176 kA selama 0.1 saat.
Apakah saiz unit laci dalam alat suis GCS?
Alat suis GCS menggunakan ketinggian modul asas 160mm. Saiz laci yang tersedia termasuk 1/2 unit (160mm), 1 unit (320mm), 1.5 unit (480mm), 2 unit (640mm), dan 3 unit (960mm). Kabinet MCC tunggal boleh memuatkan sehingga 11 laci unit-penuh atau 22 laci separuh-unit. Setiap laci beroperasi dalam tiga kedudukan: Bersambung, Ujian dan Terputus, dengan penguncian mekanikal untuk keselamatan.
Apakah industri yang menggunakan alat suis boleh ditarik balik GCS?
Alat suis boleh tarik GCS digunakan secara meluas dalam loji janakuasa, kemudahan petrokimia dan penapisan, loji metalurgi, kilang tekstil,-bangunan komersial bertingkat tinggi, pusat data, operasi perlombongan, projek infrastruktur (lapangan terbang, hospital, rawatan air, pengangkutan rel) dan sebarang kemudahan yang memerlukan pengagihan kuasa voltan-rendah yang boleh dipercayai dengan kawalan pampasan motor dan keupayaan semula.
Apakah tahap perlindungan yang ditawarkan oleh alat suis GCS?
Alat suis GCS biasanya menawarkan darjah perlindungan IP30 atau IP40 sebagai standard, dengan sesetengah pengeluar menawarkan IP54 sebagai pilihan untuk persekitaran yang lebih keras. Reka bentuk petak tertutup sepenuhnya mengasingkan unit berfungsi, bar bas dan petak kabel, mengurangkan kerosakan elektrik dan meningkatkan keselamatan kakitangan.
Bolehkah alat suis GCS disepadukan dengan sistem SCADA?
Ya, suis GCS direka untuk persekitaran yang memerlukan automasi tinggi dan antara muka komputer. Ia menyokong integrasi SCADA, pemantauan jauh dan sistem kawalan pintar. Laci boleh dilengkapi dengan geganti pengurusan motor, peranti elektronik pintar (IED) dan modul komunikasi yang menyokong protokol seperti Modbus, Profibus dan Ethernet untuk automasi industri moden.
