Henan GNEE Electric Co., Ltd. ialah salah satu pengeluar dan pembekal alat suis tertutup tetap xgn66-12 yang paling boleh dipercayai di China. Jika anda akan membeli alat suis tertutup tetap xgn66-12 tersuai buatan China, dialu-alukan untuk mendapatkan sebut harga dari kilang kami. Produk berkualiti dan harga berpatutan disediakan.

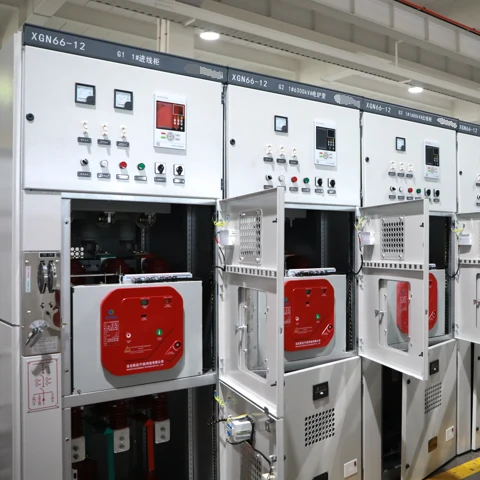

Apakah Alat Suis Tertutup Tetap XGN66-12?
TheXGN66-12ialah kotak tertutup-jenis logam tetap-gear suis tertutup yang direka untuk sistem pengagihan kuasa voltan sederhana. Ia menyediakan penyelesaian lengkap untuk menerima, mengedar, mengawal dan melindungi tenaga elektrik dalam satu kepungan padat.
XGN66-12 alat suis tertutup tetap ialah produk elektrik bervoltan tinggi-generasi tinggi- baharu yang dibangunkan untuk sistem bar bas tunggal 3.6kV, 7.2kV dan 12kV tiga fasa AC 50Hz. Ia menyerap teknologi antarabangsa termaju untuk menangani kadar kemalangan yang tinggi dan jumlah besar suis konvensional. Hasilnya ialah alat suis dalaman yang padat, boleh dipercayai dan selamat yang menduduki hanya kira-kira 50% daripada jumlah peralatan tradisional sambil memberikan prestasi unggul.
Alat suis menyepadukan pemutus litar vakum (ZN63-12 / VS1-12), suis pemutus putar (GN30-12 dan GN19-12C), suis pembumian, pengubah arus dan voltan serta geganti perlindungan berasaskan mikropemproses ke dalam bingkai tunggal tertutup logam.
Ciri Utama XGN66-12 Kotak-Jenis Alat Suis Tertutup Logam Tetap
Alat suis XGN66-12 menggabungkan reka bentuk padat, saling mengunci yang boleh dipercayai, dan teknologi pencelah vakum untuk menyampaikan pengagihan voltan sederhana yang selamat dan cekap.
Kotak Padat-Jenis Penutup
Hanya 50% isipadu suis konvensional. Jejak kaki yang lebih kecil dan ketinggian yang lebih rendah menjadikannya sesuai untuk pencawang bandar-terhalang ruang, bilik pengedaran dalaman dan penyepaduan pencawang pasang siap.
Struktur Dipasang, Tiada Kimpalan
Kubikel menggunakan struktur yang dipasang dengan profil dan G-profil yang disambungkan oleh pengikat - tanpa kimpalan. Penebuk dan lenturan CNC memastikan ketepatan tinggi dalam bentuk, kedudukan dan dimensi untuk konfigurasi yang fleksibel.
Lima{0}}Saling Bukti Boleh Dipercayai
Saling kunci mekanikal wajib antara pemutus litar, suis pemutus sambungan, suis pembumian dan pintu panel menghalang: salah-operasi pemutus, pemuatan-suis semasa, bar bas hidup pembumian, tutup dengan pembumian tersambung dan memasuki petak bertenaga.
Teknologi Pemutus Litar Vakum
Pemutus litar vakum ZN63-12 (VS1-12) menampilkan pemutus vakum bertutup tanpa gas atau minyak SF6. Penyelenggaraan yang rendah, hayat elektrik yang panjang (50 operasi pemutus litar pintas berkadar), dan operasi yang mesra alam.
Suis Pemutus Putar Lanjutan
Bahagian atas belakang menggunakan suis pemutus putar GN30-12 dan bahagian bawah menggunakan suis putus sambungan GN19-12C, membolehkan akses penyelenggaraan selamat ke petak pemutus litar di bawah keadaan bar bas utama yang hidup.
Perlindungan & Pemantauan Komprehensif
Menyokong perlindungan arus lebih,-pintasan, kerosakan bumi, undervoltage dan perlindungan voltan lampau melalui geganti berasaskan mikropemproses-sepadu. Operator boleh mengasingkan talian yang rosak dan memantau keadaan beban tanpa mendedahkan diri mereka kepada bahagian hidup.
Penamatan-Kabel Akses Depan
Kabel masuk dan keluar bersambung di bahagian hadapan bawah kabinet, memudahkan pemasangan, pentauliahan dan penyelenggaraan kabel. Sambungan panel-ke-panel busbar adalah mudah dan pantas.
Tetingkap Pemerhatian & Pelega Tekanan
Tingkap pemerhatian pada pintu membolehkan pemeriksaan visual yang jelas bagi keadaan kerja komponen dalaman. Petak pemutus litar dilengkapi dengan saluran pelepasan tekanan untuk memastikan keselamatan diri semasa kerosakan arka dalaman
Perlukan Konfigurasi Alat Suis XGN66-12 Tersuai?
Jurutera kami membantu anda memilih arus undian, skim perlindungan dan susun atur panel yang betul untuk projek pencawang anda. Dapatkan sebut harga yang disesuaikan dalam masa 24 jam.
XGN66-12 Struktur Suis dan Reka Letak Dalaman
XGN66-12 alat suis tertutup tetap menggunakan struktur bertutup logam jenis kotak-yang dibahagikan kepada empat petak untuk pengasingan keselamatan dan akses penyelenggaraan.
Kubikel terdiri daripada profil dan profil G-yang dipasang oleh beberapa bahagian sambungan. Bahagian diproses oleh mesin tebukan CNC, mesin lentur CNC, dan pusat pemesinan CNC yang canggih, memastikan ketepatan bentuk, kedudukan dan dimensi yang tinggi. Pendekatan pembuatan ini membolehkan gabungan fleksibel skim berbeza untuk memenuhi keperluan pelanggan yang pelbagai.
Petak Busbar
Menempatkan busbar utama dan sambungan busbar cawangan. Terletak di bahagian atas belakang, diasingkan daripada petak lain untuk pembendungan kerosakan arka.
Petak Pemutus Litar
Terletak di tengah (bahagian bawah) kabinet. menempatkan pemutus litar vakum ZN63-12. Dilengkapi dengan saluran pelepasan tekanan untuk keselamatan pengendali semasa keadaan kerosakan.
Petak Pemeteran
Mengandungi pengubah arus, pengubah voltan, dan alat pengukur. Reka bentuk terpencil membolehkan penentukuran dan penggantian meter selamat tanpa -pentenagaan bar bas.
Petak Kabel
Depan-akses kawasan penamatan kabel di bahagian hadapan bawah kabinet. Menyokong sambungan kabel masuk dan keluar dengan suis pembumian untuk penyelenggaraan yang selamat.
Penetapan Model: XGN66-12
- X- Kotak-jenis suis tertutup (jenis Xiangui / kotak-)
- G- Pemasangan tetap (Guding / fixed)
- N- Penggunaan dalaman (Nei / dalaman)
- 66- Nombor urutan reka bentuk
- 12- Voltan berkadar 12kV
Spesifikasi Teknikal Alat Suis XGN66-12
Parameter teknikal lengkap untuk suis tertutup tetap XGN66-12 dan pemutus litar vakum ZN63-12 bersepadunya. Semua nilai mematuhi piawaian GB3906, DL/T404 dan IEC62271-200.
Parameter Teknikal Utama Switchgear
| Parameter | Unit | Nilai |
|---|---|---|
| Voltan terkadar | kV | 3.6 / 7.2 / 12 |
| Kekerapan dinilai | Hz | 50 |
| Arus busbar utama dinilai | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Arus busbar cawangan dinilai | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Dinilaikan -masa yang singkat menahan arus (4s) | kA | 20, 25, 31.5, 40 |
| Puncak ternilai menahan arus | kA | 50, 63, 80, 100 |
| Arus pemutus litar{0}}dinilaikan | kA | 20, 25, 31.5, 40 |
| Dinilaikan litar{0}}pembuatan arus (puncak) | kA | 50, 63, 80, 100 |
| 1-kekerapan kuasa min menahan voltan (fasa-ke-fasa, fasa-ke tanah) | kV | 25, 30, 42 |
| Kekerapan kuasa 1 minit menahan voltan (jurang pemutus) | kV | 27, 34, 48 |
| Impuls kilat berkadar menahan voltan (fasa-ke-fasa, fasa-ke-tanah) | kV | 40, 60, 75 |
| Impuls kilat berkadar menahan voltan (jurang pemutus) | kV | 46, 70, 85 |
| Kelas perlindungan (kepungan) | - | IP2X / IP3X / IP4X |
| Jenis pemasangan | - | Pemasangan tetap, dalaman |
| Dimensi (W x D x H) | mm | 900 x 1000 x 2300 (standard) |
| Pilihan lebar panel | mm | 800 / 1000 |
| Piawaian yang berkenaan | - | GB3906, DL/T404, IEC62271-200 |
Parameter Pemutus Litar Vakum ZN63-12
| Parameter | Unit | Nilai |
|---|---|---|
| Voltan terkadar | kV | 12 |
| Nilai semasa | A | 630, 1250 |
| Arus pemutus litar{0}}dinilaikan | kA | 20, 25, 31.5 |
| Dinilaikan litar{0}}pembuatan arus (puncak) | kA | 50, 63, 80 |
| Dinilaikan -masa yang singkat menahan arus (4s) | kA | 20, 25, 31.5 |
| Puncak ternilai menahan arus | kA | 50, 63, 80 |
| Ketahanan mekanikal | operasi | Lebih besar daripada atau sama dengan 10,000 |
| Dinilai masa putus litar-pendek | kali | 50 |
| Urutan operasi yang dinilai | - | O-0.3s-CO-180s-CO |
| Pukulan sentuhan | mm | 11 ± 1 |
| Hubungi melalui-perjalanan | mm | 4 ± 0.5 |
| Jarak pusat antara fasa | mm | 210 |
| Kelajuan pembukaan | m/s | 1.2 ± 0.2 |
| Kelajuan menutup | m/s | 0.6 ± 0.2 |
| Waktu buka | ms | Kurang daripada atau sama dengan 60 |
| Masa tutup | ms | Kurang daripada atau sama dengan 75 |
| Tiga{0}}penyegerakan pembukaan fasa | ms | Kurang daripada atau sama dengan 2 |
| Rintangan gelung | µΩ | Kurang daripada atau sama dengan 45 |
Keadaan Persekitaran Operasi
| keadaan | Keperluan |
|---|---|
| Suhu persekitaran | -25 darjah hingga +40 darjah (purata 24j Kurang daripada atau sama dengan +35 darjah ) |
| Kelembapan relatif | Purata harian Kurang daripada atau sama dengan 95%, purata bulanan Kurang daripada atau sama dengan 90% |
| Ketinggian | Kurang daripada atau sama dengan 1000m (rujuk pengeluar untuk ketinggian yang lebih tinggi) |
| Kecondongan mendatar | Kurang daripada atau sama dengan 3 darjah |
| Keamatan seismik | Kurang daripada atau sama dengan 8 darjah |
| Sekatan alam sekitar | Tiada kebakaran, letupan, pencemaran berat, kakisan kimia, atau getaran/kejutan teruk |
Aplikasi XGN66-12 Alat Suis Jenis Tetap Dalaman
Alat suis XGN66-12 digunakan secara meluas dalam loji kuasa, pencawang, kemudahan perindustrian, dan bangunan komersial untuk menerima dan mengagihkan tenaga elektrik dengan fungsi kawalan, perlindungan dan pemantauan.
- Loji janakuasa:Pengagihan kuasa tambahan kemudahan penjanaan
- Pencawang:Pencawang pengedaran primer dan sekunder
- Perindustrian & Perlombongan:Penerimaan/pengagihan kuasa kilang dan lombong
- Bangunan{0}}Tinggi:Papan suis MV bangunan komersial
- Taburan Bandar:Penerimaan dan pengedaran grid bandar
- Grid Luar Bandar:Projek pembaharuan rangkaian kuasa luar bandar
- Rangkaian Dering:Digabungkan dengan unit utama gelang di stesen suis
- Kemudahan Awam:Sekolah, hospital, projek infrastruktur
- Pencawang pasang siap:Penyepaduan pencawang padat
Alat suis XGN66-12 boleh digabungkan terus dengan unit utama gelang, menjadikannya calon yang sangat baik untuk pencawang sekunder dan stesen suis. Kesaling kendalian ini bermakna anda tidak terkunci ke dalam ekosistem vendor tunggal - anda mendapat kualiti XGN66-12 di tempat yang anda perlukan, sambil mengekalkan fleksibiliti untuk mengembangkan rangkaian anda dengan konfigurasi cincin standard.
Mengapa Memilih XGN66-12 Alat Suis Tertutup Logam Tetap?
Perbandingan-menyebelah-sebelah bagi XGN66-12 alat suis tetap jenis kotak berbanding alat suis boleh ditarik balik konvensional.
| Perbandingan | XGN66-12 Alat Suis Tetap | Alat Suis Boleh Tarik Konvensional |
|---|---|---|
| Kelantangan | ~50% daripada konvensional (padat) | Standard (jejak yang lebih besar) |
| Jenis pemasangan | Tetap, tiada pengangkutan boleh ditarik balik | Trak boleh ditarik balik |
| Pemutus litar | CB vakum ZN63-12 (pengganggu bertutup) | ZN63-12 atau minyak/SF6 CB |
| kos | Lebih rendah (struktur lebih ringkas) | Lebih tinggi (mekanisme kompleks) |
| Penyelenggaraan | Akses mudah,-depan | Memerlukan penarikan balik trak |
| Interlock | Lima-bukti sambung mekanikal | Interlock standard |
| Terbaik untuk | Tetap-pencawang muat, pengedaran | Aplikasi penggantian CB yang kerap |
Dapatkan Sebut Harga Alat Suis XGN66-12 Anda Hari Ini
Respons pantas dalam masa 24 jam. Perundingan teknikal percuma. Konfigurasi tersuai tersedia untuk arus berkadar 630A–3150A dan kapasiti litar pintas 20kA–40kA-.
KILANG KAMI
Soalan Lazim
Apakah voltan terkadar bagi alat suis XGN66-12?
XGN66-12 alat suis tertutup tetap dinilai untuk sistem 3.6kV, 7.2kV dan 12kV tiga fasa AC 50Hz, menjadikannya sesuai untuk aplikasi pengedaran voltan sederhana. Ia mengendalikan pembahagian busbar tunggal dengan mudah merentasi julat voltan ini.
Apakah piawaian yang dipatuhi oleh alat suis XGN66-12?
XGN66-12 suis mematuhi GB3906 piawaian kebangsaan ("3–35kV AC Metal-Alat Suis Tertutup"), DL/T404 ("Keadaan Teknikal untuk Memesan Alat Suis Voltan Tinggi AC Dalaman") dan piawaian antarabangsa IEC62271-200 ("AC Switching MetalgeargearVolge-200" 1kV dan Sehingga dan Termasuk 52kV").
Apakah dimensi suis XGN66-12?
Dimensi panel suis XGN66-12 standard adalah lebih kurang 900mm (W) × 1000mm (D) × 2300mm (H), dengan lebar panel 800mm atau 1000mm tersedia bergantung pada skema. Ia hanya menduduki kira-kira 50% daripada isipadu suis konvensional.
Apakah lima-fungsi interlock kalis dalam XGN66-12?
Lima-saling kunci kalis menghalang:
(1) salah-operasi pemutus litar, (2) memuatkan/memutuskan pemutus dengan arus beban, (3) menutup suis pembumian dengan bar bas hidup, (4) menutup pemutus litar apabila suis pembumian ditutup dan (5) memasuki petak bertenaga. Ini memastikan keselamatan pengendali dan peralatan mematuhi keperluan IEC62271-200.
Bolehkah gear suis XGN66-12 digunakan dengan unit utama cincin?
ya. XGN66-12 boleh digabungkan terus dengan unit utama cincin (RMU), menjadikannya calon yang sangat baik untuk pencawang sekunder dan stesen suis. Saling kendali ini menyediakan lebihan rangkaian dan fleksibiliti perkongsian beban tanpa mengunci anda ke dalam ekosistem vendor tunggal.
Apakah hayat mekanikal pemutus litar vakum dalam XGN66-12?
Pemutus litar vakum ZN63-12 dalam gear suis XGN66-12 mempunyai daya tahan mekanikal sebanyak 10,000 operasi atau lebih, dengan 50 operasi pemutus litar-berkadar pintas. Urutan operasi yang dinilai ialah O-0.3s-CO-180s-CO.
